[카테고리:] WebGL / WebGPU

작성일자

three.js, 선택된 3D 모델에 대한 하이라이팅

3D 그래픽과 관련된 개발을 하다보면 사용자 요구 사항에 대한 기본적인 것들이 몇가지 존재합니다. 그중에 하나가 마우스 등으로 어떤 모델을 클릭해 선택했을때 선택된 모델을 시각적으로 하일라이팅되도록 하는 것입니다. 매우 명확하고 반드시 필요한 요구사항입니다. 아래는 마우스로 모델의 특정 부분을 선택하면 선택된 부분에 대한 하일라이팅입니다.

이런 요구사항을 빠르고 쉽게 반영될 수 있도록 SelectionPassWrapper라는 이름으로 컴포넌트로 만들어 보았는데요. 이름에서도 알 수 있는듯이 Postprocess를 위한 Pass로 만들어졌다는 것을 알 수 있습니다. SelectionPassWrapper를 이용하는 API를 정리하면 다음과 같습니다.

먼저 SelectionPassWrapper를 생성해 Postprocess를 위한 EffectComposer에 추가하는 것으로 시작합니다.

_setupPostprocess() {
  ...

  const selectionPassWrapper = new SelectionPassWrapper(this._renderer, this._scene, this._camera);
  // selectionPassWrapper.debug = false;
  const selectionPass = selectionPassWrapper.pass;
  effectComposer.addPass(selectionPass);
  this._selectionPassWrapper = selectionPassWrapper;

  ...
}

그리고 렌더링 영역의 크기가 변경되었을 때 다음 코드가 필요합니다.

resize() {
  ...

  this._selectionPassWrapper.updateSize();
}

마지막으로 하일라이팅하고자 하는 매시를 지정해야 하는데요. 아래의 코드는 하일라이팅 하고자 하는 메시를 마우스로 더블클릭하는 방식으로 선택하는 코드입니다.

_setupEvents() {
  ...

  const raycaster = new THREE.Raycaster();
  const mouse = new THREE.Vector2();

  window.addEventListener("dblclick", (event) => {
    mouse.x = (event.clientX / this._divContainer.clientWidth) * 2 - 1;
    mouse.y = -(event.clientY / this._divContainer.clientHeight) * 2 + 1;

    raycaster.setFromCamera(mouse, this._camera);
    const intersects = raycaster.intersectObjects(this._scene.children, true);

    if (intersects.length > 0) {
      this._selectionPassWrapper.selectedMeshes.length = 0;

      const intersectedMesh = intersects[0].object;
      if(intersectedMesh.parent.type === "Group") {
        intersectedMesh.parent.traverse(child => {
          if(child.isMesh) {
            this._selectionPassWrapper.selectedMeshes.push(child);
          }
        });
      } else {
        this._selectionPassWrapper.selectedMeshes.push(intersectedMesh);
      }
    } else {
      this._selectionPassWrapper.selectedMeshes.length = 0;
    }

    this._selectionPassWrapper.updateSelection();
  });
}

만약 OrbitControls의 autoRotate나 enableDamping가 활성화된 경우 다음 코드가 필요합니다.

_setupControls() {
  this._orbitControls = new OrbitControls(this._camera, this._divContainer);
  this._orbitControls.addEventListener("change", () => {
    this._selectionPassWrapper.updateSelection();
  });
  this._orbitControls.autoRotate = true;
  this._orbitControls.enableDamping = true;
}
작성일자

WebGPU를 이용한 계산(Computing)

3개의 실수값을 전달하고 이 값에 2를 곱한 결과를 GPU를 통해 병렬로 처리 실행해 그 결과를 얻는 코드입니다. 먼저 GPU에 대한 객체를 얻는 것은 비동기로 처리해야 하므로 다음과 같은 코드가 필요합니다.

async function main() {
  // 여기에 이후 모든 코드가 작성됩니다.
}

await main();

자, 이제 GPU에 대한 객체를 얻습니다.

  const adapter = await navigator.gpu.requestAdapter();
  const device = await adapter.requestDevice();

실행할 쉐이더 코드를 작성합니다. 쉐이더 코드는 WGSL로 작성됩니다.

  const module = device.createShaderModule({
    label: 'doubling compute module',
    code: /* wgsl */ `
      @group(0) @binding(0) var<storage, read_write> data: array<f32>;

      @compute @workgroup_size(1) fn computeSomething(
        @builtin(global_invocation_id) id: vec3u
      ) {
        let i = id.x;
        data[i] = data[i] * 2.0;
      }
    `,
  });

위의 쉐이더 코드를 실행할 파이프라인 객체를 생성합니다.

  const pipeline = device.createComputePipeline({
    label: 'x2 compute pipeline',
    layout: 'auto',
    compute: {
      module,
      entryPoint: 'computeSomething', // 실행할 쉐이더 함수
    },
  });

실행할 쉐이더 함수를 보면 1개의 인자를 받는데, 그 인자를 정의합니다.

  const input = new Float32Array([1, 3, 5]);

위의 인자는 CPU 메모리에 있으므로 이를 GPU 메모리에 만들어서 복사해 줘야 합니다.

  const workBuffer = device.createBuffer({
    label: 'work buffer',
    size: input.byteLength,
    usage: GPUBufferUsage.STORAGE | GPUBufferUsage.COPY_SRC | GPUBufferUsage.COPY_DST,
  });

  device.queue.writeBuffer(workBuffer, 0, input);

GPU를 통해 계산된 최종 결과를 읽기 위한 사본 버퍼를 생성합니다.

  const resultBuffer = device.createBuffer({
    label: 'result buffer',
    size: input.byteLength,
    usage: GPUBufferUsage.MAP_READ | GPUBufferUsage.COPY_DST
  });

계산을 위해 사용될 인자에 대한 버퍼가 무엇인지를 명확히 지정합니다.

  const bindGroup = device.createBindGroup({
    label: 'bindGroup for work buffer',
    layout: pipeline.getBindGroupLayout(0),
    entries: [
      { binding: 0, resource: { buffer: workBuffer } },
    ],
  });

GPU에서 실행할 명령을 인코딩합니다.

  const encoder = device.createCommandEncoder({ label: 'x2 encoder' });
  const pass = encoder.beginComputePass({ label: 'x2 compute pass' });

  pass.setPipeline(pipeline);
  pass.setBindGroup(0, bindGroup);
  pass.dispatchWorkgroups(input.length);
  pass.end();

계산 결과를 읽어 내기 위해 맵핑용 버퍼에 복사하는 명령을 인코딩합니다.

  encoder.copyBufferToBuffer(workBuffer, 0, resultBuffer, 0, resultBuffer.size);

실해 명령의 실행은 다음 코드를 통해 이루어집니다.

   const commandBuffer = encoder.finish();
   device.queue.submit([commandBuffer]);

실행 결과를 콘솔에 출력하기 위한 코드입니다.

  await resultBuffer.mapAsync(GPUMapMode.READ);
  const result = new Float32Array(resultBuffer.getMappedRange());

  console.log('input', input);
  console.log('result', result);

  resultBuffer.unmap();

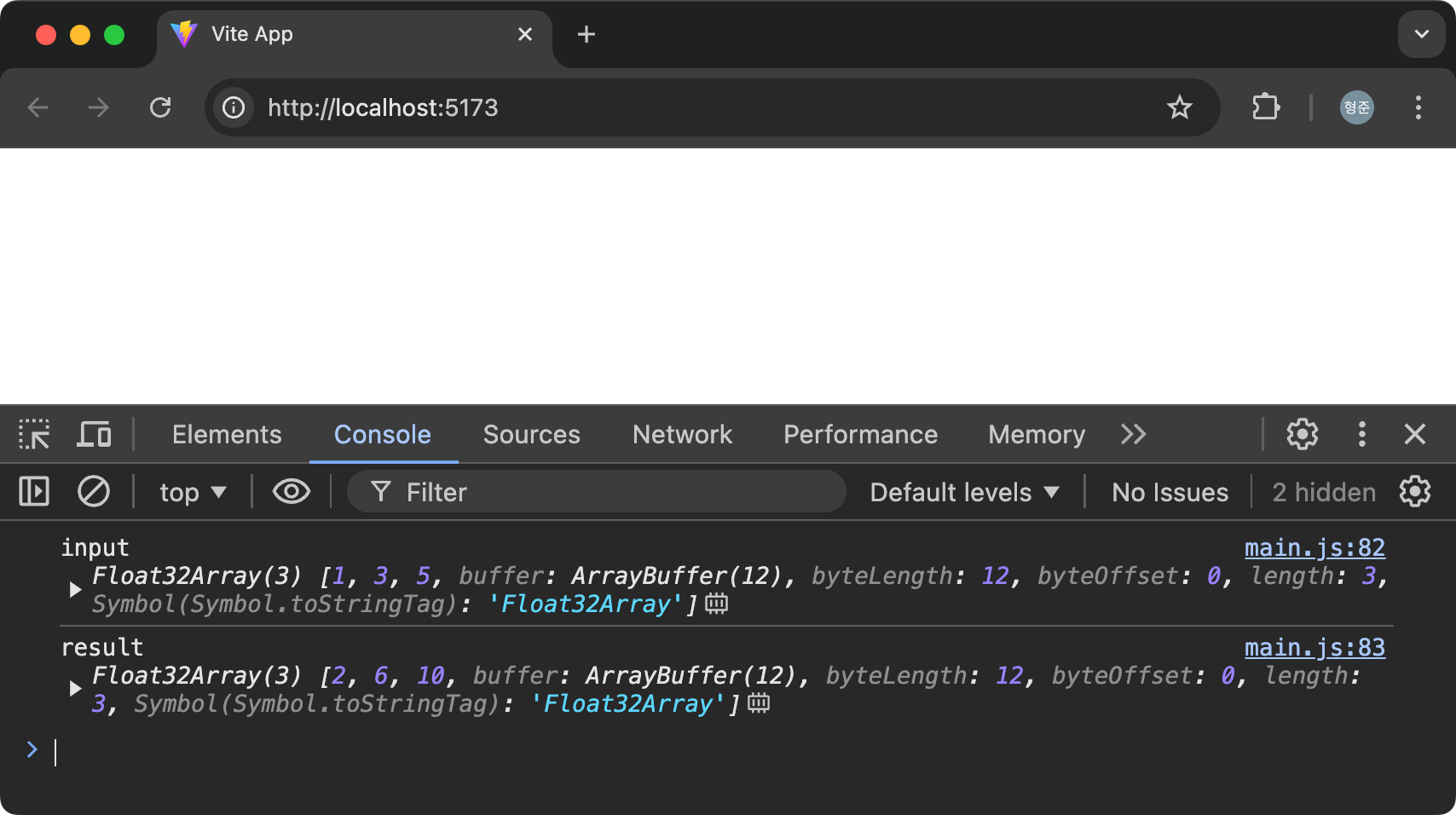

실행 결과를 보면 다음과 같습니다.

실행 결과를 보면 입력값에 2배만큼 곱해졌는데, 이는 GPU를 통해 병렬로 계산된 것입니다.

작성일자

WebGPU를 이용한 삼각형 그리기

WebGPU는 GPU를 이용해 그래픽을 렌더링하거나 범용적인 연산을 실행할 수 있는 웹 API입니다. 이 글은 WebGPU를 이용해 간단한 삼각형을 렌더링하는 코드를 살펴봅니다.

WebGL과 마찬가지로 그래픽을 출력할 Canvas가 필요합니다. HTML 파일에 Canvas 요소를 추가해야 합니다. 추가했다고 치고…

WebGPU의 초기화가 필요한데, WebGPU의 초기화는 비동기적으로 실행되므로 별도의 비동기 함수로 처리합니다.

async function main() {
  // 앞으로 코드는 모두 여기에 추가됨
}

await main();

먼저 GPU 디바이스 객체를 얻어옵니다.

  const adapter = await navigator.gpu.requestAdapter();
  const device = await adapter.requestDevice();

이제 이 device 객체를 통해 그래픽을 렌더링할텐데, 아래의 코드를 통해 렌더링 결과가 출력된 캔버스와 연결해야 합니다.

  const canvas = document.querySelector('canvas');
  const context = canvas.getContext('webgpu');
  const presentationFormat = navigator.gpu.getPreferredCanvasFormat();
  context.configure({
    device,
    format: presentationFormat,
  });

WebGL과 마찬가지로 WebGPU 역시 Shader 코드가 필요합니다. 하지만 쉐이더 언어가 다르며 WebGL은 GLSL이고 WebGPU는 WGSL(위그실)입니다. WebGL에서는 Vertex Shader와 Fragment Shader가 필요했던 것처럼 WebGPU 역시도 마찬가지입니다. 해당 코드는 다음과 같습니다.

  const module = device.createShaderModule({
    label: 'our hardcoded red triangle shaders',
    code: /* wgsl */ `
      @vertex fn vs(
        @builtin(vertex_index) vertexIndex : u32
      ) -> @builtin(position) vec4f {
        let pos = array(
          vec3f(   0,  .5, 0),
          vec3f( -.5, -.5, 0),
          vec3f(  .5, -.5, 0)
        );

        return vec4f(pos[vertexIndex], 1.0);
      }

      @fragment fn fs() -> @location(0) vec4f {
        return vec4f(1.0, 0.0, 0.0, 1.0);
      }
    `,
  });

이제 쉐이더 코드를 실행할 렌더 파이프 라인 객체를 생성합니다.

  const pipeline = device.createRenderPipeline({
    label: 'our hardcoded red triangle pipeline',
    layout: 'auto',
    vertex: {
      module,
      entryPoint: 'vs',
    },
    fragment: {
      module,
      entryPoint: 'fs',
      targets: [{ format: presentationFormat }],
    },
  });

다음은 실제 렌더링을 위해 필요한 설정값(Canvas의 텍스쳐뷰, 배경색상 등)을 갖는 디스크립터 객체를 생성합니다.

  const renderPassDescriptor = {
    label: 'our basic canvas renderPass',
    colorAttachments: [
      {
        view: context.getCurrentTexture().createView(),
        clearValue: [0.3, 0.3, 0.3, 1],
        loadOp: 'clear',
        storeOp: 'store',
      },
    ],
  };

이제 실제 렌더링을 위한 구체적인 명령을 인코딩하기 위한 객체를 생성하고 렌더링 명령을 지정합니다.

  const encoder = device.createCommandEncoder({ label: 'our encoder' });

  const pass = encoder.beginRenderPass(renderPassDescriptor);
  pass.setPipeline(pipeline);
  pass.draw(3);  // 정점 셰이더를 3번 호출
  pass.end();

위의 코드는 명령을 지정만 했을 뿐이고 실제 실행을 위한 코드는 다음과 같습니다.

  const commandBuffer = encoder.finish();
  device.queue.submit([commandBuffer]);
작성일자

three.js에서 두께를 갖는 라인

OpenGL이나 이를 기반으로 하는 WebGL에서 3D 그래픽에서 두께를 갖는 라인을 표현하기 위해서는 원하는 만큼의 두께를 표현하기 위한 볼륨을 갖는 매시를 구성해야 합니다. 3D 그래픽에서는 기본적으로 라인을 오직 1 픽셀만큼의 두께로 표현할 수 있다는 제약이 있기 때문입니다. 사실 이런 제약은 OpenGL의 제약은 아니고 이를 구현하는 쪽에서의 표준을 충족하지 못했다고 보는게 맞습니다. 원래 OpenGL은 라인에 대해서도 두께를 지정할 수 있고 이에 맞게 라인을 표현해야한다라는 표준을 정했지만 이 표준을 구현하는 쪽에서 이를 구현하지 않았기 때문입니다.

three.js에서도 라인을 표현할때 아무리 두께에 대한 값을 설정해줘도 항상 1 pixel로 표현됩니다. 다행히도 three.js는 두께를 갖는 라인을 표현하기 위해 충분히 검증된 기능을 Line2라는 확장 Addon을 제공합니다. 이 Line2를 사용하면 원하는 두께를 갖는 라인을 표현할 수 있습니다.

이 Line2를 이용하기 위해 다음과 같은 import문이 필요합니다.

import { ..., Line2, LineMaterial, LineGeometry, GeometryUtils } from "three/addons/Addons.js"

그리고 원하는 형태의 라인의 좌표와 색상을 통해 라인을 생성합니다.

_setupModel() {
  const positions = [];
  const colors = [];
  const points = GeometryUtils.hilbert3D(
    new THREE.Vector3(0, 0, 0), 20.0, 1, 0, 1, 2, 3, 4, 5, 6, 7);
  const spline = new THREE.CatmullRomCurve3(points);
  const divisions = Math.round(3 * points.length);
  const point = new THREE.Vector3();
  const color = new THREE.Color();

  for (let i = 0, l = divisions; i < l; i++) {
    const t = i / l;
    spline.getPoint(t, point);
    positions.push(point.x, point.y, point.z);
    color.setHSL(t, 1, 0.5, THREE.SRGBColorSpace);
    colors.push(color.r, color.g, color.b);
  }

  const geometry = new LineGeometry();
  geometry.setPositions(positions);
  geometry.setColors(colors);

  const matLine = new LineMaterial({
    // wireframe: true,
    // color: 0xffffff,
    vertexColors: true,

    // worldUnits: false,
    linewidth: 10, // worldUnits이 false일 경우 pixel 단위

    // alphaToCoverage: true,

    // dashed: true,
    // dashSize: 3,
    // gapSize: 1,
    // dashScale: 1,
  });

  const line = new Line2(geometry, matLine);
  line.computeLineDistances();
  line.scale.set(1, 1, 1);
  this._scene.add(line);
}

결과는 다음과 같습니다.

위의 결과는 단순히 선으로 보이지만 사실 매시입니다. 코드 중 LineMaterial에 wireframe을 true로 설정하면 다음처럼 면으로 구성된 매시라는 점과 항상 카메라를 향하도록(빌보드) 설정되어 있다느 것을 알 수 있습니다.
