FingerEyes-Xr에서 JSTS를 사용한 쓰는 코드 정리

FingerEyes-Xr은 JS 기반의 맵엔진이고 JSTS는 JS 기반의 지오메트리 연산 라이브러리입니다.

웹브라우저에서 공간 데이터에 대한 처리를 수행하는 경우에 JSTS를 사용하면 매우 좋은데요. 오래전부터 1.9버전을 사용하고 있었는데 오늘 보니 JSTS가 2.9.3 버전까지 올라왔군요.

JSTS에 대한 코드만을 뽑아 정리하기가 버겨워…. 대충 언급하여 정리해 봅니다. 아래 코드의 목적은 중첩되는 공간 데이터에 대한 헥사곤 도형을 생성해 주는 것입니다.

#run() {
  const selectLayers = this.#dialog.content.querySelector(".input-layer")
  const radius = parseFloat(this.#dialog.content.querySelector(".radius").value)
  const layerName = selectLayers.value
  const layer = app.map.layers().layer(layerName)
  const mbrLayer = layer.MBR()

  // MBR의 좌표계를 배경지도에 대한 좌표계로 변경함
  const proj = layer.EPSG() === -1 ? null : proj4(layer.proj4Name(), 'EPSG:' + layer.EPSG());
  const [minX, minY] = proj ? proj.forward([mbrLayer.minX, mbrLayer.minY]) : [mbrLayer.minX, mbrLayer.minY];
  let [maxX, maxY] = proj ? proj.forward([mbrLayer.maxX, mbrLayer.maxY]) : [mbrLayer.maxX, mbrLayer.maxY];
  maxX += radius*2
  maxY += radius*2

  const xStep = radius + radius/2
  const yStep = radius * Math.sin(60*(Math.PI/180)) * 2
  const gl = new Xr.layers.GraphicLayer("gl")
  app.map.layers().add(gl)

  const cntRows = layer.totalRowsCount();
  const wktReader = new jsts.io.WKTReader()

  for(let y=minY; y<maxY; y+=yStep) {
    for(let cx=minX; cx<maxX; cx+=xStep) {
      ...
      const pts = [[ /* Hexagon 도형 구성 좌표 만드는 코드 */ ]]

      const psd = new Xr.data.PolygonShapeData(pts)
      const pgr = new Xr.data.PolygonGraphicRow(count, psd)

      const geomHexa = wktReader.read(psd.toWKT(false))
      let intersected = false
      for(let i=0; i<cntRows; i++) {
        const shapeRow = layer.getShapeByFID(i)
        const geom = wktReader.read(shapeRow.shapeData().toWKT(true))
        if(geom.intersects(geomHexa)) {
          intersected = true
          break
        }
      }

      if(intersected) gl.rowSet().add(pgr)
    }
  }

  app.map.update()
}

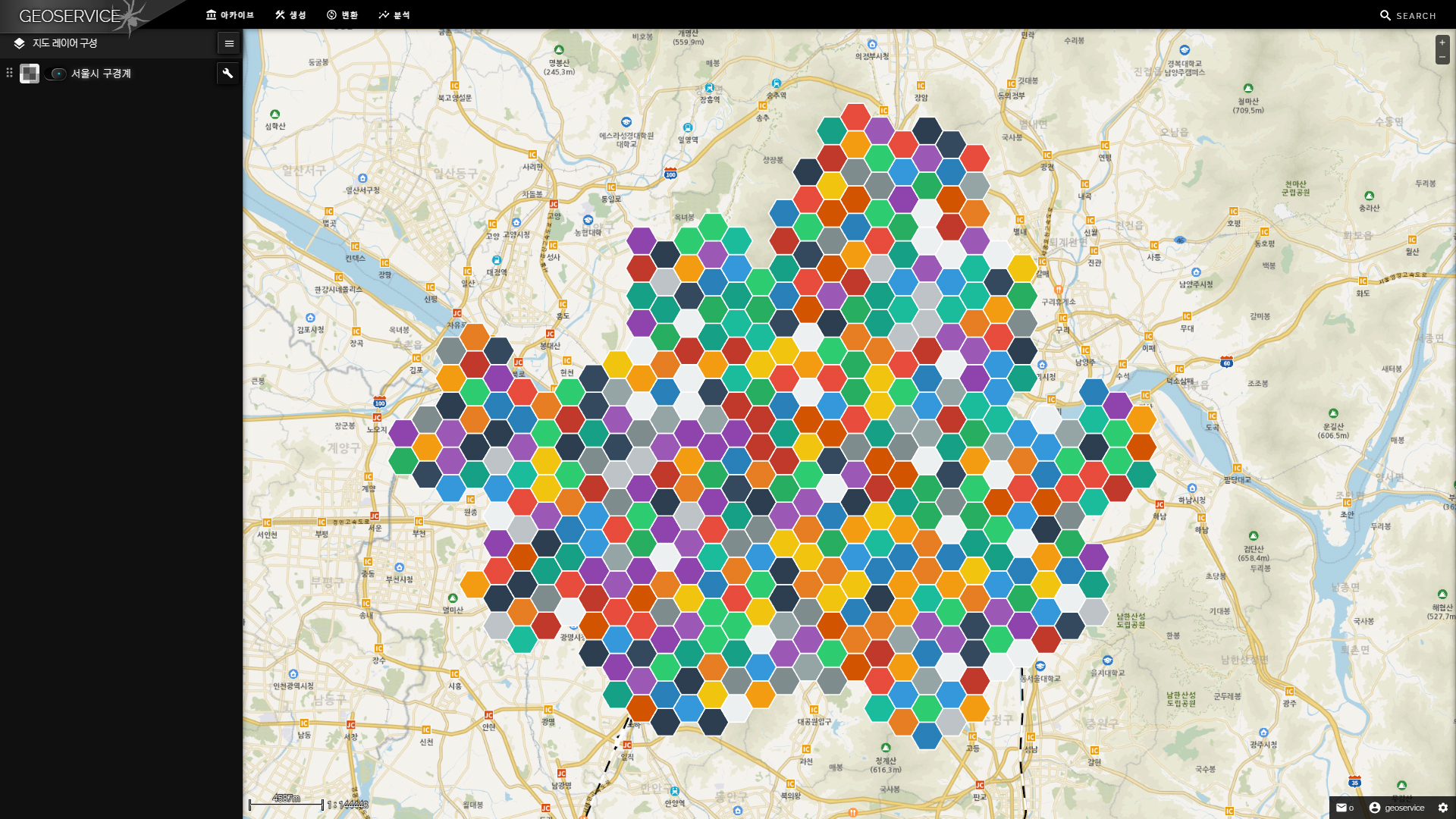

JSTS에 대한 주요 코드는 21번, 31/35번, 36번인데요. 각각 jsts.io.WKTReader 객체 준비, WKT로부터 JSTS를 위한 지오메트리 객체를 생성, 중첩 여부 확인 코드입니다. 참고로 위의 코드는 다음과 같은 결과를 만들어 냅니다.

크리깅(Kriging) 분석에 대한 색상 시각화

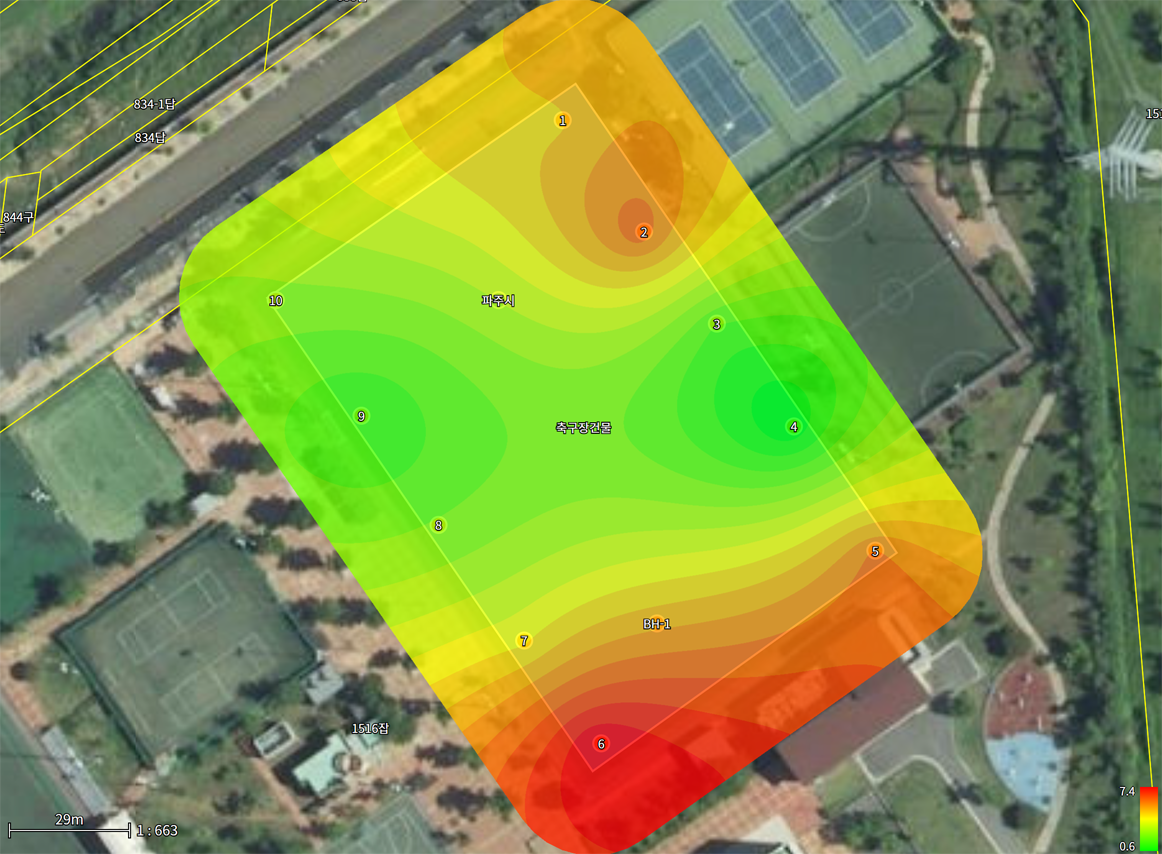

아래의 결과는 크리깅(Kriging) 분석을 통한 보간 결과(공간상의 숫자값은 보간을 위한 입력 값이 아닌 단순 번호임)입니다. 크리깅 보간의 결과값의 범위가 최대값 7.4, 최소값 0.6이 산출된 경우입니다. 최대값은 빨간색으로 최소값은 초록색으로 표현하고 있습니다.

단순히 시각적인 관점으로 보면 나쁘진 않은데, 문제는.. 빨간색은 위험 범위의 값일 경우 표현에 사용하고자 한다는데 있습니다. 위험 수위 값은 10부터라고 정의 했을때.. 위의 경우 최대값인 7.4는 위험 수위값이 아니므로 빨간색으로 표현되면 사용자에게 혼란을 야기합니다.

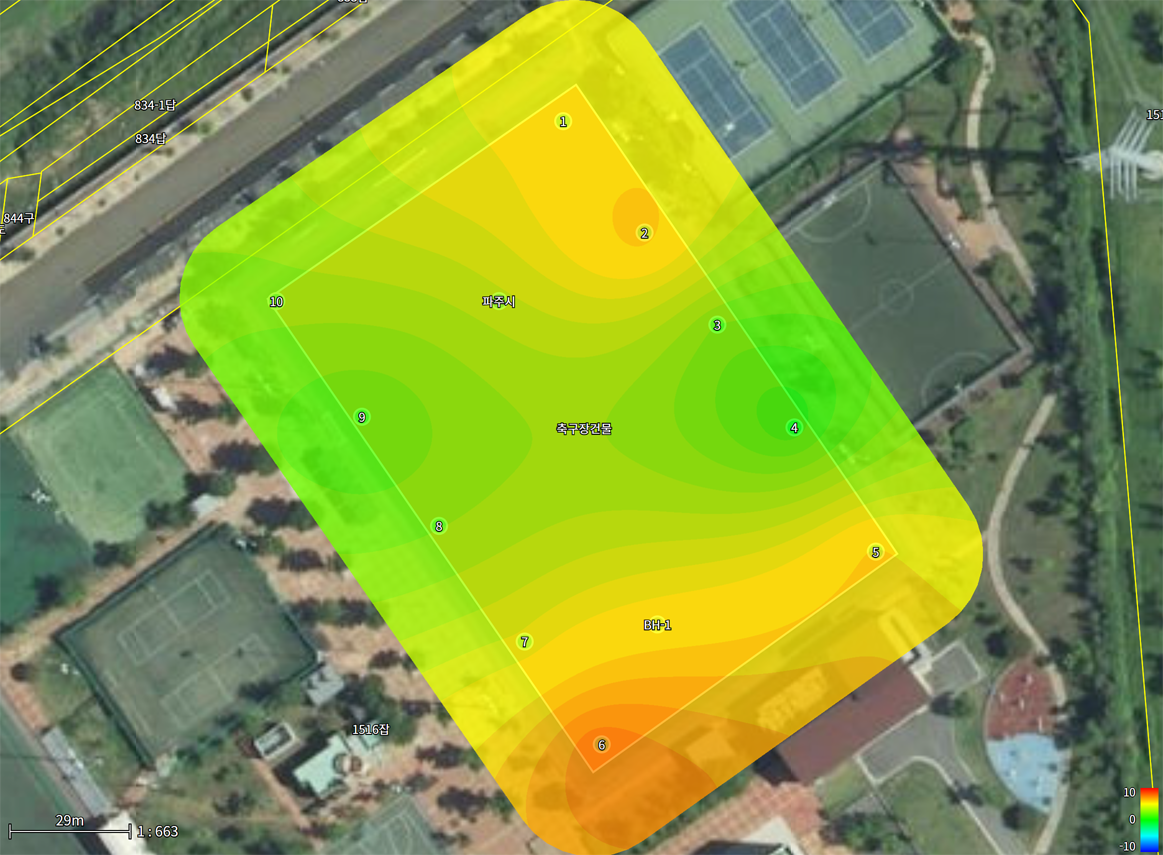

위의 문제점을 개선한 동일한 크리깅 결과를 기대한 색상으로 시각화한 결과는 아래와 같습니다.

모든 지점이 10보다 작으므로 위험을 나타내는 빨간색으로 표현되지 않습니다. 바로 이게 원하는 결과입니다.

이러한 결과를 얻기 위한 색상을 정의하는 코드는 다음과 같습니다.

const colors = [
    { value: 10, steps: 10, color: [255, 0, 0, 200] },
    { value: 5, steps: 10, color: [255, 255, 0, 200] },
    { value: 0, steps: 10, color: [0, 255, 0, 200] },
    { value: -5, steps: 10, color: [0, 255, 255, 200] },
    { value: -10, color: [0, 0, 255, 200] },
];

const clrTbl = new Xr.RangesColorTable(colors);
if (clrTbl.build()) {
    gridLyr.updateByRangesColorTable(clrTbl, psd);
    map.update();
}

위의 코드는 공간 데이터를 시각화 해주는 FingerEyes-Xr에 대한 코드입니다. FingerEyes-Xr은 자바스크립트(js) 기반의 웹 GIS 라이브러리입니다.

크리깅(Kriging) 공간분석

공간 상에 분포된 값 기반의 보간 방식 중 하나인 크리깅을 기능 단위로 만든 코드를 정리한 글입니다. GIS 엔진은 웹 GIS 컴포넌트인 FingerEyes-Xr를 사용했습니다. 크리깅 알고리즘은 오픈소스 라이브러리인 kriging.js를 사용하였으므로 Leaflet이나 OpenLayers에 대한 API에 익숙한 개발자라면 해당 GIS 컴포넌트로도 크리깅 결과에 대한 효과적인 시각화를 구현할 수 있을 것입니다. 웹 기반에서 수행되지만 별도의 서버가 필요하지 않습니다. 지도는 VWorld의 배경지도를 그대로 이용할 것이며 크리깅을 위한 입력 데이터는 실행시 동적으로 생성할 것이기 때문입니다.

결과를 이미지로 먼저 살펴보면 아래와 같습니다.

0~100까지의 값을 가지는 총 35개의 지점이 있고 특정 영역 안에서 크리깅 분석을 수행해 그 결과를 그라디언트 색상으로 표현하는 것인데요. 먼저 특정 영역에 대한 좌표를 지정하고 지도에 표시하는 코드는 다음과 같습니다.

let psd = new Xr.data.PolygonShapeData([[
    new Xr.PointD(14289447.80, 4437166.67),
    new Xr.PointD(14289920.87, 4437347.65),
    new Xr.PointD(14289963.20, 4437210.07),
    new Xr.PointD(14290033.05, 4437198.42),
    new Xr.PointD(14289981.19, 4436636.45),
    new Xr.PointD(14289942.04, 4436488.28),
    new Xr.PointD(14289879.60, 4436349.64),
    new Xr.PointD(14289733.55, 4436420.55),
    new Xr.PointD(14289717.67, 4436438.54)
]]);

let psr = new Xr.data.PolygonGraphicRow(0, psd);

psr.brushSymbol().opacity(0);
psr.penSymbol().color('#ff0000');

gl.rowSet().add(psr);

0~100까지 난수로 부여된 값을 가지는 총 35개의 지점을 지도에 표시하는 코드는 다음과 같구요.

const x = [
    14289539.88, 14289633.01, 14289713.44, 14289812.93, 14289912.41,
    14289598.08, 14289698.63, 14289809.75, 14289883.83, 14289952.62,
    14289747.31, 14289760.01, 14289779.06, 14289793.88, 14289815.04,
    14289836.21, 14289864.78, 14289920.87, 14289698.63, 14289665.82,
    14289758.95, 14289697.57, 14289771.65, 14289732.49, 14289804.46,
    14289828.8, 14289839.38, 14289853.14, 14289885.95, 14289853.14,
    14289878.54, 14289876.42, 14289942.04, 14289929.34, 14289912.41
];

const y = [
    4437041.79, 4437076.72, 4437109.52, 4437148.68, 4437185.72,
    4436892.57, 4436923.26, 4436970.88, 4436999.46, 4436999.46,
    4436877.75, 4436834.36, 4436785.67, 4436736.99, 4436681.96,
    4436626.92, 4436563.42, 4436512.62, 4436824.83, 4436761.33,
    4436740.17, 4436667.14, 4436638.57, 4436577.18, 4436553.90,
    4436927.49, 4436879.87, 4436834.36, 4436790.97, 4436723.23,
    4436687.25, 4436629.04, 4436890.45, 4436744.40, 4436600.47
];

const t = [];

for (let i = 0; i < x.length; i++) {
    t[i] = Math.random() * 100.0;

    let p = new Xr.PointD(x[i], y[i]);
    let tsd = new Xr.data.TextShapeData({ x: x[i], y: y[i], text: t[i] >> 0 });
    let pgr = new Xr.data.TextGraphicRow(i + 1, tsd);

    gl.rowSet().remove(i + 1);
    gl.rowSet().add(pgr);
}

크리깅을 위한 입력값이 준비되어 있으므로 크리깅 분석을 아래의 코드처럼 수행합니다.

const variogram = kriging.train(t, x, y, "spherical", 0, 100);

이제 크리깅 분석 결과를 지도에 표시하기 위해 GridLayer를 사용하게 되는데, 크리깅 분석 결과 모델을 토대로 모르는 지점에 대한 값도 예측할 수 있으며 이 값들을 토대로 적절하게 색상을 배합하면 됩니다. 이러한 코드는 다음과 같습니다.

gridLyr.reset();

const minX = psr.MBR().minX;
const maxX = psr.MBR().maxX;
const minY = psr.MBR().minY;
const maxY = psr.MBR().maxY;

for (let x = minX; x < maxX; x += cellRes) {
    for (let y = minY; y < maxY; y += cellRes) {
        const v = kriging.predict(x, y, variogram);
        gridLyr.value(x, y, v);
    }
}

let clrTbl = new Xr.ColorTable(6);

clrTbl.set(5, 225, 228, 177, 230);
clrTbl.set(4, 190, 208, 122, 230);
clrTbl.set(3, 152, 193, 99, 230);
clrTbl.set(2, 97, 168, 93, 230);
clrTbl.set(1, 46, 146, 85, 230);
clrTbl.set(0, 20, 102, 59, 230);

if (clrTbl.build()) {
    gridLyr.updateByColorTable(clrTbl, psd);
    map.update();
}

GridLayer에 대한 변수는 gridLyr이며 크리깅 보간을 통해 gridLayer 내부의 전체 셀값들이 업데이트됩니다. updateByColorTable 함수를 통해 표현할 색상과 원하는 경계 이외의 셀은 투명하게 잘리게 됩니다. 원하는 경계는 psd라는 변수로 지정하고 있는데 이 psd는 앞서 생성한 특정 영역에 대한 그래픽 요소 객체입니다. 참고로 gridLyr 객체의 생성 코드는 다음과 같습니다.

let cellRes = 1;
let gridLyr = new Xr.layers.GridLayer("grid",
    {
        mbr: psr.MBR(),
        resolution: cellRes
    }
);

이상으로 잘 만들어진 크리깅 라이브러리를 이용하여 웹 상에서 크리깅 분석을 수행하고 그 분석 결과를 시각화하는 코드에 대해 살펴 보았습니다.

FingerEyes-Xr을 이용한 HeatMap 시각화

웹 GIS 엔진인 FingerEyes-Xr은 밀도도를 시각화하기 위한 방법 중의 하나인 HeatMap 기능을 제공합니다. 바로 Xr.layers.HeatMapLayer 클래스를 통해 수행이 가능합니다. HeatMap이 아닌 또 다른 밀도도에 대한 시각화 방법은 Xr.layers.GridLayer 클래스를 사용하는 것인데, Xr.layers.GridLayer는 셀 기반의 연산을 이용해 밀도도 분석을 수행합니다. 좀더 정밀한 밀도도 분석은 Xr.layers.GridLayer이 Xr.layers.HeatMapLayer보다 우수하지만 연산 시간은 Xr.layers.HeatMapLayer가 훨씬 빨라 실시간으로 밀도도를 시각화할 수 있다는 장점을 갖습니다.

아래의 영상은 FingerEyes-Xr의 Xr.layers.HeatMapLayer를 사용하여 생성된 밀도도입니다.

이에 대한 코드는 다음처럼 간단 명료합니다.

let heatMapLayer = map.layers('heatmap');
if (!heatMapLayer) {
    heatMapLayer = new Xr.layers.HeatMapLayer('heatmap');
    map.layers().add(heatMapLayer);
}

heatMapLayer.generateByLayer(lyr);

밀도도 분석을 위한 입력 데이터로 공간상에 분포된 포인트 좌표들이 필요하며, 이 포인트 좌표는 7번 코드의 lyr 변수명의 레이어를 통해 입력됩니다.

Xr.layers.HeatMapLayer는 밀도도 분석이 매우 빨라 실시간으로 밀도도를 생성할 수 있습니다. 아래의 코드는 입력 데이터가 변경되는 즉시 밀도도를 새롭게 생성해 표시합니다.

map.addEventListener(Xr.Events.LayerUpdateCompleted, function (e) {
    if (e.layerName === lyr.name()) {
        let heatMapLayer = map.layers('heatmap');
        if (heatMapLayer) {
            heatMapLayer.generateByLayer(lyr);
        }
    }
});

끝으로 보다 정밀한 밀도도를 생성하기 위한 또다른 방식인 Xr.layers.GridLayer에 대한 실제 활용예는 아래의 글을 참고하기 바랍니다.

NexGen, 공간 데이터의 분포경향 분석을 위한 밀도맵 기능
