GLSL 퀵 레퍼런스

어떤 지점(p)에서 Ray(r)에 가장 가까운 r 위의 좌표 얻기

struct ray {
  vec3 o, d;
};

vec3 ClosestPoint(ray r, vec3 p) {
  return r.o + max(0., dot(p-r.o, r.d)) * r.d;
}

위의 ClosePoint를 이용하면 ray와 어떤 지점에 대한 최단 거리를 아래 함수를 이용해 구할 수 있다.

float DistRay(ray r, vec3 p) {
  return length(p - ClosestPoint(r, p));
}

선 그리기 함수

float line(vec2 p, vec2 a, vec2 b) {
  vec2 pa = p - a, ba = b - a;
  float t = clamp(dot(pa, ba)/dot(ba, ba), 0., 1.);
  vec2 c = a + ba * t;
  float d = length(c - p);
  return smoothstep(fwidth(d), 0., d - .001);
}

0 ~ 1 사이의 값을 갖는 간단한 노이즈 함수

float random (in vec2 st) {
    return fract(sin(dot(st.xy,
        vec2(12.9898,78.233)))*
        43758.5453123);
}

// Based on Morgan McGuire @morgan3d
// https://www.shadertoy.com/view/4dS3Wd
float noise (in vec2 st) {
    vec2 i = floor(st);
    vec2 f = fract(st);

    // Four corners in 2D of a tile
    float a = random(i);
    float b = random(i + vec2(1.0, 0.0));
    float c = random(i + vec2(0.0, 1.0));
    float d = random(i + vec2(1.0, 1.0));

    vec2 u = f * f * (3.0 - 2.0 * f);

    return mix(a, b, u.x) +
            (c - a)* u.y * (1.0 - u.x) +
            (d - b) * u.x * u.y;
}

-1 ~ 1 사이의 값을 갖는 Simplex 노이즈 함수

// Some useful functions
vec3 mod289(vec3 x) { return x - floor(x * (1.0 / 289.0)) * 289.0; }
vec2 mod289(vec2 x) { return x - floor(x * (1.0 / 289.0)) * 289.0; }
vec3 permute(vec3 x) { return mod289(((x*34.0)+1.0)*x); }

//
// Description : GLSL 2D simplex noise function
//      Author : Ian McEwan, Ashima Arts
//  Maintainer : ijm
//     Lastmod : 20110822 (ijm)
//     License :
//  Copyright (C) 2011 Ashima Arts. All rights reserved.
//  Distributed under the MIT License. See LICENSE file.
//  https://github.com/ashima/webgl-noise
//
float snoise(vec2 v) {

    // Precompute values for skewed triangular grid
    const vec4 C = vec4(0.211324865405187,
                        // (3.0-sqrt(3.0))/6.0
                        0.366025403784439,
                        // 0.5*(sqrt(3.0)-1.0)
                        -0.577350269189626,
                        // -1.0 + 2.0 * C.x
                        0.024390243902439);
                        // 1.0 / 41.0

    // First corner (x0)
    vec2 i  = floor(v + dot(v, C.yy));
    vec2 x0 = v - i + dot(i, C.xx);

    // Other two corners (x1, x2)
    vec2 i1 = vec2(0.0);
    i1 = (x0.x > x0.y)? vec2(1.0, 0.0):vec2(0.0, 1.0);
    vec2 x1 = x0.xy + C.xx - i1;
    vec2 x2 = x0.xy + C.zz;

    // Do some permutations to avoid
    // truncation effects in permutation
    i = mod289(i);
    vec3 p = permute(
            permute( i.y + vec3(0.0, i1.y, 1.0))
                + i.x + vec3(0.0, i1.x, 1.0 ));

    vec3 m = max(0.5 - vec3(
                        dot(x0,x0),
                        dot(x1,x1),
                        dot(x2,x2)
                        ), 0.0);

    m = m*m ;
    m = m*m ;

    // Gradients:
    //  41 pts uniformly over a line, mapped onto a diamond
    //  The ring size 17*17 = 289 is close to a multiple
    //      of 41 (41*7 = 287)

    vec3 x = 2.0 * fract(p * C.www) - 1.0;
    vec3 h = abs(x) - 0.5;
    vec3 ox = floor(x + 0.5);
    vec3 a0 = x - ox;

    // Normalise gradients implicitly by scaling m
    // Approximation of: m *= inversesqrt(a0*a0 + h*h);
    m *= 1.79284291400159 - 0.85373472095314 * (a0*a0+h*h);

    // Compute final noise value at P
    vec3 g = vec3(0.0);
    g.x  = a0.x  * x0.x  + h.x  * x0.y;
    g.yz = a0.yz * vec2(x1.x,x2.x) + h.yz * vec2(x1.y,x2.y);
    return 130.0 * dot(m, g);
}

좀더 고른 분포의 랜던 hash

uvec2 murmurHash21(uint src) {
  const uint M = 0x5bd1e995u;
  uvec2 h = uvec2(1190494759u, 2147483647u);
  src *= M;
  src ^= src>>24u;
  src *= M;
  h *= M;
  h ^= src;
  h ^= h>>13u;
  h *= M;
  h ^= h>>15u;
  return h;
}

// 2 outputs, 1 input
vec2 hash21(float src) {
  uvec2 h = murmurHash21(floatBitsToUint(src));
  return uintBitsToFloat(h & 0x007fffffu | 0x3f800000u) - 1.0;
}

smoothstep의 보간식

아래의 a와 b는 동일한 값이다.

float f = uv.x;
float a = smoothstep(0., 1., f);
float b = f * f * (3. - 2. * f);

위의 보간식을 cubic Hermite curve(큐빅 헤르미트 곡선)라고 한다. 0~1 사이의 영역에서 시작과 끝을 좀더 편평하게 만들어주는 quintic interpolation cuver(퀸틱 보간 곡선)에 대한 코드는 다음과 같다.

float f = uv.x;
float b = f * f * f * (6. * f * f - 15. * f + 10.);

modelMatrix로 변환된 normal 얻기

varying vec3 vNormal;

...

vNormal = mat3(transpose(inverse(modelMatrix))) * normal;

프레그먼트 쉐이더에서는 받은 vNormal을 반드시 정규화(normalize)해야 한다.

3초 주기로 0 ~ 1 사이의 연속된 값 얻기

uniform float u_time; // 0, 1, 2, ...의 값이며 각각 0초, 1초, 2초, ...를 나타냄

...

float period = 3.; // 3초 주기
float t = mod(u_time, period) / period; // 0 ~ 1 사이의 연속된 값

// sin 함수에 3.1415를 곱하는 이유는 sin 함수의 한 주기가 360도이기 때문임
vec3 color = mix(vec3(0), vec3(1), abs(sin(3.1415 * t)));
// or
vec3 color = mix(vec3(0), vec3(1), sin(3.1415 * t) * .5 + .5);

원하는 각도를 이루는 선

아래의 이미지는 45도를 이루는 선인데, 이처럼 원하는 각도를 이루는 선을 만들기 위한 코드이다.

uniform vec3 uResolution;
uniform float uTime;
uniform vec4 uMouse;

#define PI (3.141592)

void main() {
  vec2 st = gl_FragCoord.xy / uResolution.xy;
  st = (gl_FragCoord.xy - .5 * uResolution.xy) / uResolution.y;

  float w = fwidth(st.y);
  float a = (45.) * PI / 180.0;
  float d = dot(st, vec2(cos(a), sin(a)));
  d = smoothstep(-w, w, abs(d));

  gl_FragColor = vec4(vec3(1. - d), 1.);
}

다각형 그리기

uniform vec3 uResolution;
uniform float uTime;
uniform vec4 uMouse;

#define PI 3.14159265359
#define TWO_PI 6.28318530718

void main(){
  vec2 st = gl_FragCoord.xy/uResolution.xy * 2. - 1.; //-1-1
  st.x *= uResolution.x/uResolution.y;
  vec3 color = vec3(0.0);
  float d = 0.0;

  // Number of sides of your shape
  int N = 6;
  // int N = int(floor(mod(uTime * 10., 20.))) + 3;

  // Angle and radius from the current pixel
  float a = atan(st.x,st.y)+PI;
  float r = TWO_PI/float(N);

  // Shaping function that modulate the distance
  d = cos(floor(.5+a/r)*r-a)*length(st);

  // color = vec3(d); // Distance Field
  color = vec3(1.0-step(.5, d)); // Fill
  // color = vec3(step(.5,d) * step(d,.51)); // Only outline

  gl_FragColor = vec4(color,1.0);
}

GLSL 코드

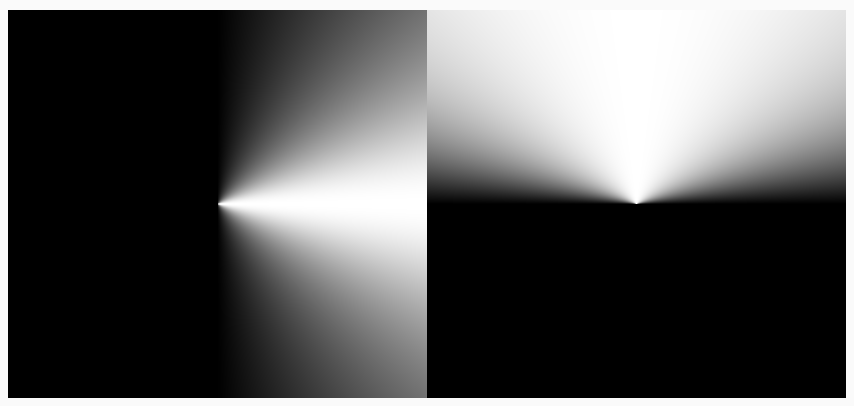

다음과 같은 결과를 프레그먼트 쉐이더로 작성한다면 … ? 즉, 화면의 반을 가르고 가른 영역의 중심을 원점으로 삼으며 원점을 기준으로 gl_FragCoord 지점에 대한 좌표(x,y)에 대한 각도(atan(y,x))에 대해 왼쪽 영역은 cos 값으로, 오른쪽 영역은 sin 값으로 채움.

방식은 여러가지겠지만 여기서는 2가지 구현 코드를 언급함. 첫번째는 제시된 문제를 그대로 해석해 풀이한 것.

uniform vec2 iResolution;

void main2() {
    vec2 uv = gl_FragCoord.xy / iResolution;

    vec2 origin = uv.x < 0.5 ? vec2(0.25, 0.5) : vec2(0.75, 0.5);
    vec2 v = uv - origin;

    float angle = atan(v.y, v.x);
    float c = cos(angle);
    float s = sin(angle);

    vec3 color = uv.x < 0.5 ? vec3(c) : vec3(s);

    gl_FragColor = vec4(color, 1.0);
}

두번째는 삼각함수의 원리를 이해하고 상황에 맞게 최적화해 구현한 것.

uniform vec2 iResolution;

void main() {
  vec2 uv = gl_FragCoord.xy / iResolution.xy;

  vec2 normal = uv.x > .5 ?
    normalize(uv - vec2(0.75, 0.5)) :
    normalize(uv - vec2(0.25, 0.5));

  float t = uv.x > .5 ?  normal.y : normal.x;

  gl_FragColor = vec4(vec3(t), 1.0);
}

UV, OpenGL vs DirectX

텍스쳐의 좌표에 해당하는 UV에 대한 OpenGL과 DirectX의 비교

먼저 OpenGL에 대한 UV 내역

다음은 DirectX에 대한 UV 내역

babylon.js와 three.js는 WebGL 기반이고 WebGL은 OpenGL 기반이므로 OpenGL의 UV를 따름

위 이미지에 대한 출처 : https://www.puredevsoftware.com/blog/2018/03/17/texture-coordinates-d3d-vs-opengl/

dFdx와 dFdy를 이용한 법선 벡터 계산

버텍스 쉐이더에서 정점을 흔들었을 경우 법선 벡터 역시 다시 계산을 해줘야 하는데, 이때 정점의 x와 y에 대한 편미분 값을 얻을 수 있는 dFdx와 dFdy를 이용하면 법선 벡터를 얻을 수 있습니다.

이런 경우 버텍스 쉐이더에 전달된 normal을 vary를 통해 프레그먼트 쉐이더로 전달할 필요가 없고 프레그먼트 쉐이더에서 법선 벡터를 계산해 주면 되는데, 프레그먼트 쉐이더에서 이에 대한 코드는 다음과 같습니다.

vec3 normal = normalize(
    cross(
        dFdx(vPosition.xyz),
        dFdy(vPosition.xyz)
    )
);

위의 vPosition은 버텍스 쉐이이더에서 재계산된 정점인데, 버텍스 쉐이더의 코드에서 보면 다음과 같습니다.

varying vec3 vPosition;

void main() {
    vec3 posClone = position;
    posClone = /* 정점 흔들기(변경) */

    ...

    vPosition = modelMatrix * vec4(posClone, 1.0)).xyz;

    ...
}

적용 결과로 비교하면 먼저 dFdx와 dFdy를 통한 법선 벡터를 사용하지 않고 지오메트리를 통해 제공되는 법선 벡터를 그대로 사용한 경우는 아래와 같습니다.

버텍스 쉐이더에서 정점을 흔들어서 원래 제공된 법선 벡터가 맞지 않아 음영 효과가 제대로 표현되지 않는데, 이를 개선하기 위해 dFdx와 dFdy를 통한 법선 벡터를 사용한 결과는 다음과 같습니다.
