고해상도 DEM 생성을 위한 자동화 프로그램

GIS 시스템 개발을 위한 다양한 데이터가 필요한데, 그 중 하나가 DEM입니다. DEM은 지형에 대한 3차원 시각화 뿐만 아니라 지형 분석을 위한 필수 데이터입니다.

다양한 활용예가 있지만, 먼저 DEM 데이터를 이용한 지형의 3차원 시각화입니다. 다양한 지형의 분석 이전에 실제 지형의 형상을 바로 시각화해 살펴볼 수 있습니다.

그리고 아래는 지형에 대한 평균경사도를 측정하는 기능입니다. 태양광 분석이나 인허가 업무에 활용될 수 있습니다.

또한 아래는 지형에 대한 단면도를 측정하는 기능입니다. 지형이 오르막길인지, 내리막길인지를 효과적으로 파악할 수있으며, 지점간의 보다 정확한 거리를 측정할 수 있습니다.

이처럼 GIS의 다양한 기능의 개발을 위해 DEM 데이타가 필요한 경우가 많고, 아래와 같은 툴을 통해 원하는 해상도와 지역에 대한 DEM 데이터를 효과적으로 획득할 수 있습니다.

이 툴의 장점은 다음과 같습니다.

  • 전국 범위에 대한 DEM 생성이 가능합니다.
  • DEM을 생성하고자 하는 지역을 쉽게 지정할 수 있으며 범위 제한이 없습니다.
  • 1미터, 5미터, 10미터 등의 원하는 해상도를 갖는 DEM 생성이 가능합니다.
  • SHP 파일, (X Y Z) 문자열 형식의 파일로 DEM 데이터를 생성할 수 있으며, 사용자가 원하는 구조로도 생성할 수 있습니다.
  • 위치에 대한 다양한 좌표계를 지정할 수 있어, 별도의 좌표계 변환이 필요치 않습니다.
  • 기존 다른 곳에서 제공하는 DEM 보다 최신의 표고값을 제공합니다. (2018년도 중순 데이터 활용)

주소 좌표 변환 툴, Geocoder-Xr 2019 v3.5

개 요

Geocoder-Xr은 주소를 좌표로 변환하거나, 반대로 좌표를 주소로 변환하여 SHP 파일로 변환해 주는 지오코딩 툴입니다. 전국의 지적도와 도로명주소 DB를 활용하여 지번주소와 도로명 주소를 SHP 파일로 변환할 수 있습니다. 또한 GPS 좌표로 취득한 경위도 좌표를 지번주소와 도로명 주소로 변환할 수 있습니다. 이 프로그램은 특별한 공지가 없은 한 사용에 있어서 변환 건수 제한 등과 같은 어떠한 제한이 없습니다. 단, 보다 많은 사용자를 위해 변환 서비스 속도에 약간의 제약은 있을 수 있습니다.

Release Note

  • [2018/12/13] 주소를 좌표로 변환하는 기능 뿐만 아니라 좌표를 주소로 변환할 수 있는 기능, 주소를 좌표로 변환 시 좌표체계 설정 기능 추가 및 한글깨짐 문제 등이 해결 되었습니다.
  • [2018/11/01] 지번주소 및 도로명주소 DB가 2018년 10월 데이터로 업데이트 되었습니다.
  • [2017/06/08] 주요지명(POI) 및 필지가 ‘산’인 주소에 대한 지오코딩이 가능하며 지오코딩 성공율이 더욱 향상되었습니다.
  • [2017/05/11] 3.0으로 버전업 되었으며 도로명 주소와 지적도가 각각 2017년 3월, 2017년 5월 구축 DB로 업데이트 되었습니다.
  • [2016/05/03] 도로명 주소 데이터가 최신 DB(2016년 2월 버전)으로 업데이트 되으며, 지적도 DB를 활용하여 지번주소도 변환이 가능합니다.
  • [2015/06/06] 도로명 주소 데이터가 최신 DB(2015년 6월 버전)으로 업데이트 되었습니다.
  • [2014/09/28] 도로명 주소 데이터가 최신 DB(2014년 9월 버전)으로 업데이트 되었으며 매칭율이 더 향상 되었습니다.

지원되는 EPSG

주소를 좌표로 변환할 때 적용되는 좌표계는 EPSG 방식으로 지정할 수 있으며 현재 지원되는 EPSG는 다음과 같습니다.

  • EPSG:4326 – WGS84 타원체의 경위도 좌표계
  • EPSG:3857 – Google, VWorld의 좌표계
  • EPSG:5179 – GRS80 타원체의 UTM-K 좌표계

사용 설명

주소를 좌표로 변환하기

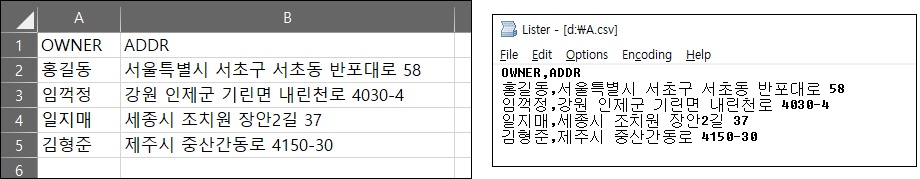

변환할 주소는 아래의 그림처럼 메모장 또는 엑셀을 통해 CSV 포맷으로 저장하여 사용할 수 있습니다. CSV는 각 데이터를 컴마(,)로 구분하는 데이터 형식입니다.

CSV 형식의 입력 데이터의 첫줄은 반드시 필드명으로 구성되어야 합니다. 위의 데이터를 최종적으로 CSV 파일로 저장하고 메모장에서 살펴보면 다음과 같습니다.

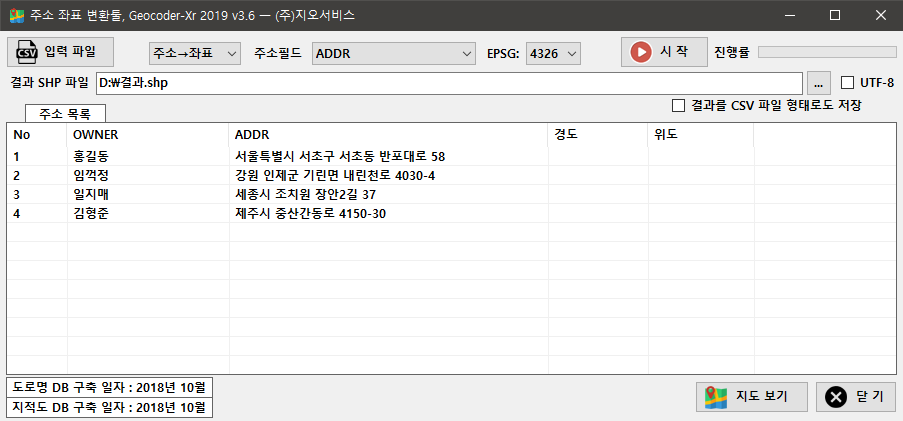

이 입력 데이터를 GeoCoder-Xr 프로그램에서 “입력파일” 버튼을 통해 읽은 후 주소 필드를 지정하고 결과 포맷으로 저장할 SHP 파일을 지정하면 아래의 화면처럼 구성됩니다.

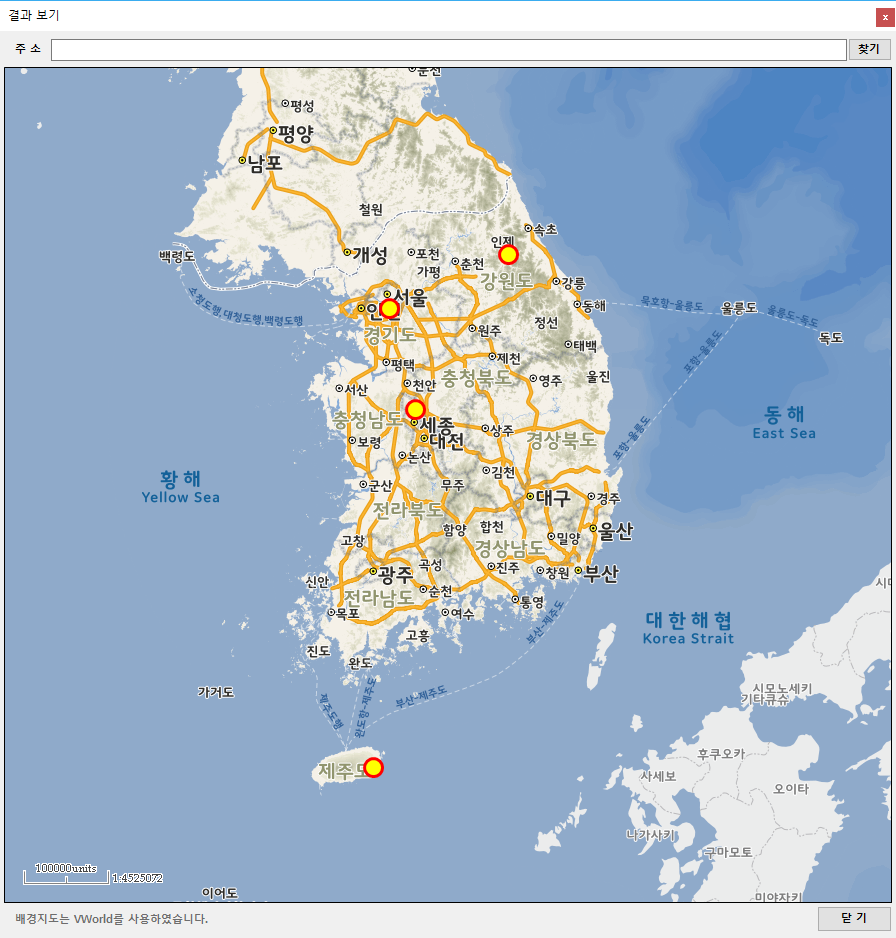

이제 좌표로 변환하기 위한 시작 버튼을 누르면 좌표로 변환됩니다. 성공적으로 변환되면 아래의 화면처럼 변환된 지점이 지도에 표시됩니다.

좌표를 주소로 변환하기

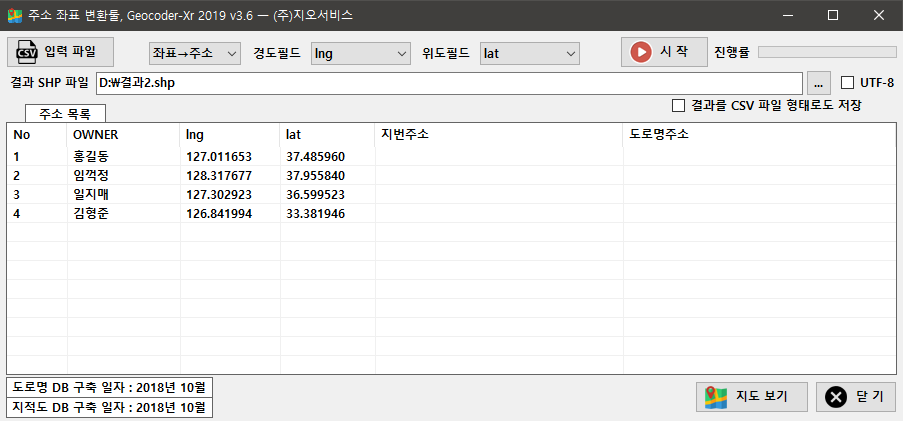

반대로, 좌표를 주소로 변환할 수 있으며 아래와 같은 화면처럼 입력값들을 지정하면 됩니다.

Download

이 프로그램은 DuraMap-Xr 컴포넌트를 필요로 합니다. 만약 이전에 DuraMap-Xr을 설치하지 않았다면 DuraMap-Xr의 설치를 위해 아래의 프로그램을 다운로드 받아 실행하시기 바랍니다.



Geocoder-Xr은 아래의 프로그램을 다운로드 받아 원하는 폴더에 압축을 풀어 별도의 설치 없이 바로 실행하시면 됩니다.



사용에 있어 문의점이나 개선점에 대한 피드백은 댓글로 남겨 주시기 바랍니다.
