함수들에 대한 그래프 시각화

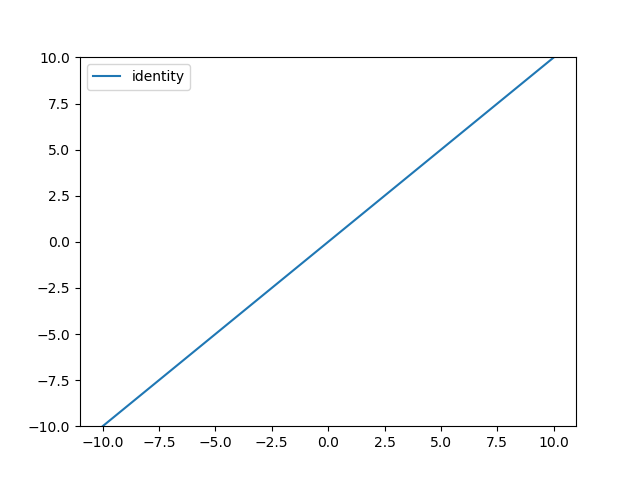

선형 함수에 대한 정의와 그래프 시각화는 다음 코드와 같다.

import numpy as np
import matplotlib.pylab as plt

def identity_func(x):
    return x

x = np.arange(-10, 10, 0.01)
plt.plot(x, identity_func(x), linestyle='-', label="identity")
plt.ylim(-10, 10)
plt.legend()
plt.show()

결과는 다음과 같다.

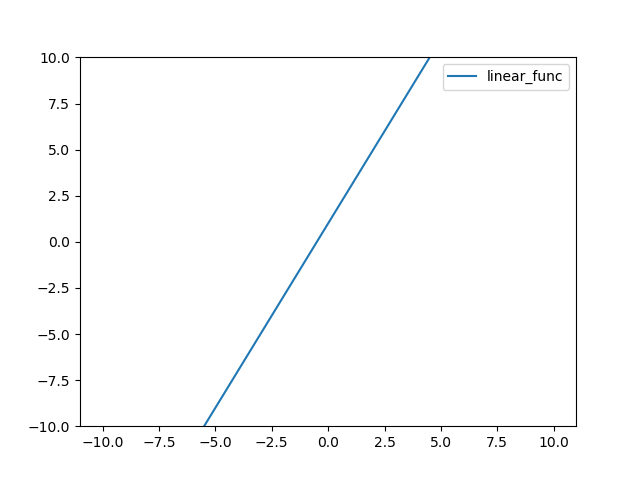

기울기와 y절편을 고려한 선형 함수의 정의는 다음과 같다.

import numpy as np
import matplotlib.pylab as plt

def linear_func(x):
    return 2 * x + 1

x = np.arange(-10, 10, 0.01)
plt.plot(x, linear_func(x), linestyle='-', label="linear_func")
plt.ylim(-10, 10)
plt.legend()
plt.show()

결과는 다음과 같다.

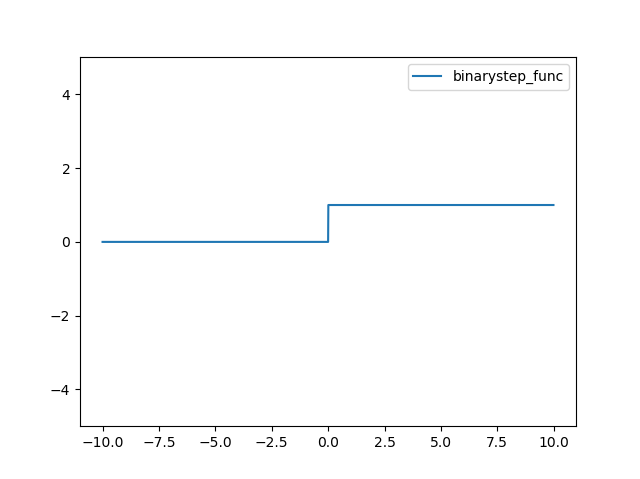

계단함수에 대한 정의는 다음과 같다.

import numpy as np
import matplotlib.pylab as plt

def binarystep_func(x):
    return (x>=0)*1

x = np.arange(-10, 10, 0.01)
plt.plot(x, binarystep_func(x), linestyle='-', label="binarystep_func")
plt.ylim(-5, 5)
plt.legend()
plt.show()

결과는 다음과 같다.

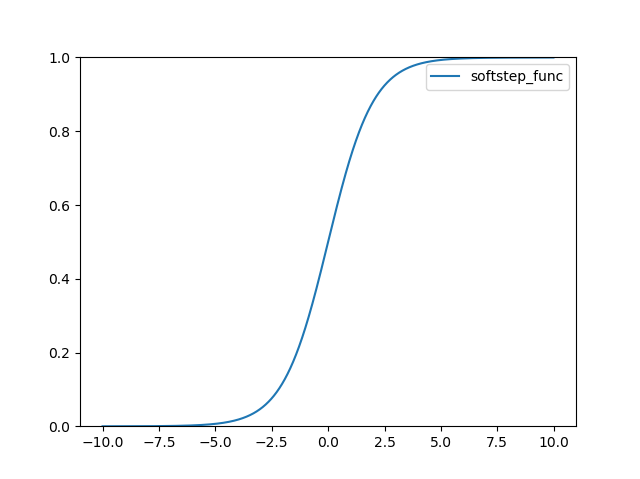

로지스틱(Logistic) 또는 시그모이드(Sigmoid)라고 불리는 함수 정의는 다음과 같다.

import numpy as np
import matplotlib.pylab as plt

def softstep_func(x):
    return 1 / (1 + np.exp(-x))

x = np.arange(-10, 10, 0.01)
plt.plot(x, softstep_func(x), linestyle='-', label="softstep_func")
plt.ylim(0, 1)
plt.legend()
plt.show()

결과는 다음과 같다.

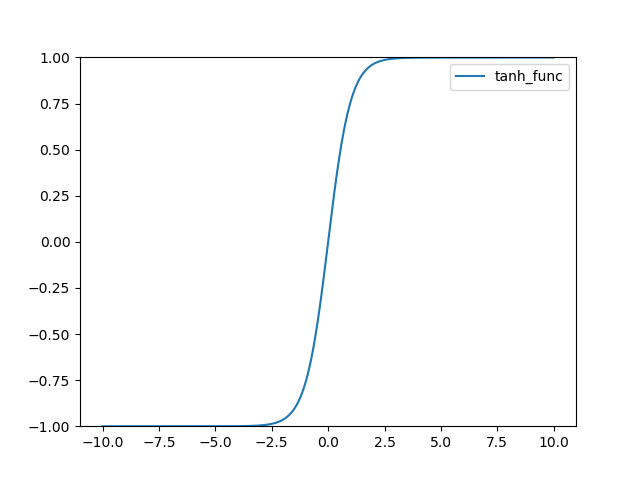

TanH 함수 정의 다음과 같다.

import numpy as np
import matplotlib.pylab as plt

def tanh_func(x):
    return np.tanh(x)

x = np.arange(-10, 10, 0.01)
plt.plot(x, tanh_func(x), linestyle='-', label="tanh_func")
plt.ylim(-1, 1)
plt.legend()
plt.show()

그래프는 다음과 같다.

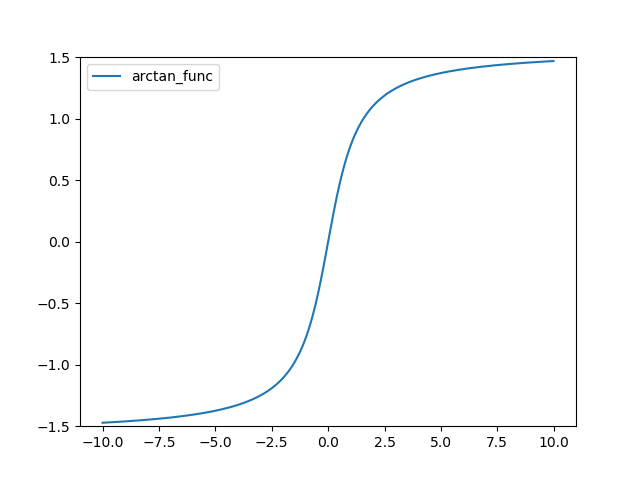

ArcTan 함수 정의는 다음과 같다.

import numpy as np
import matplotlib.pylab as plt

def arctan_func(x):
    return np.arctan(x)

x = np.arange(-10, 10, 0.01)
plt.plot(x, arctan_func(x), linestyle='-', label="arctan_func")
plt.ylim(-1.5, 1.5)
plt.legend()
plt.show()

그래프는 다음과 같다.

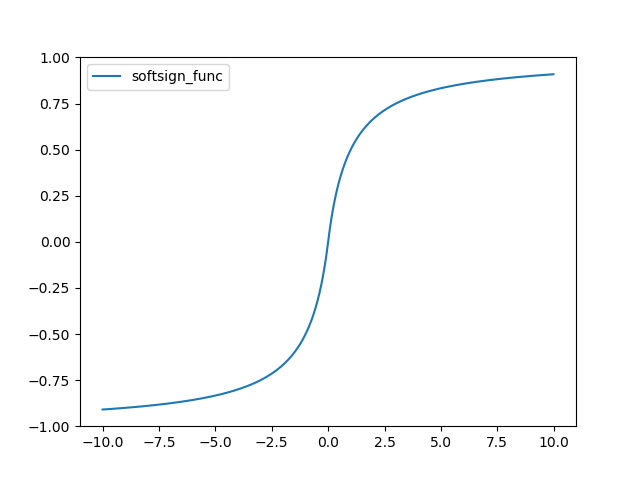

Soft Sign 함수는 다음과 같다.

import numpy as np
import matplotlib.pylab as plt

def softsign_func(x):
    return x / ( 1+ np.abs(x) )

x = np.arange(-10, 10, 0.01)
plt.plot(x, softsign_func(x), linestyle='-', label="softsign_func")
plt.ylim(-1, 1)
plt.legend()
plt.show()

그래프는 다음과 같다.

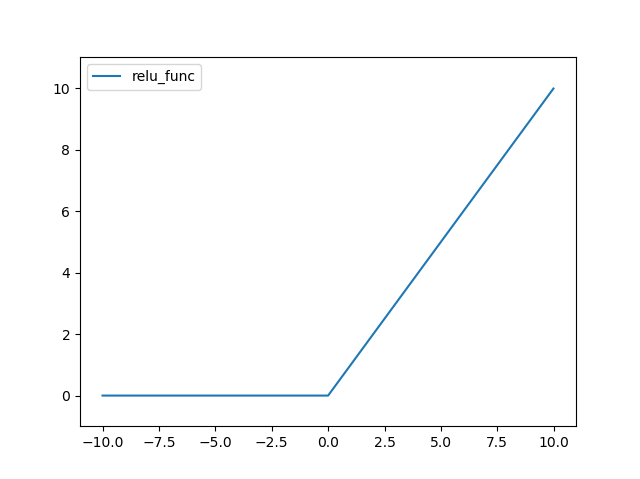

ReLU(Rectified Linear Unit) 함수는 다음과 같다.

import numpy as np
import matplotlib.pylab as plt

def relu_func(x):
    return (x>0)*x

x = np.arange(-10, 10, 0.01)
plt.plot(x, relu_func(x), linestyle='-', label="relu_func")
plt.ylim(-1, 11)
plt.legend()
plt.show()

결과는 다음과 같다.

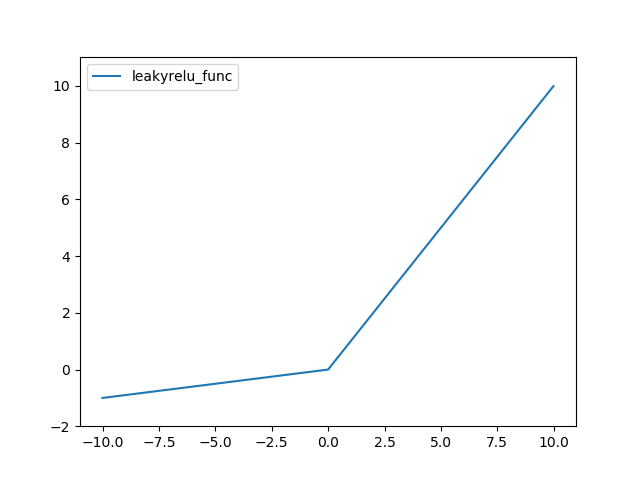

Leaky ReLU 함수는 다음과 같다.

import numpy as np
import matplotlib.pylab as plt

def leakyrelu_func(x, alpha=0.1):
    return (x>=0)*x + (x<0)*alpha*x

x = np.arange(-10, 10, 0.01)
plt.plot(x, leakyrelu_func(x), linestyle='-', label="leakyrelu_func")
plt.ylim(-2, 11)
plt.legend()
plt.show()

결과는 다음과 같다.

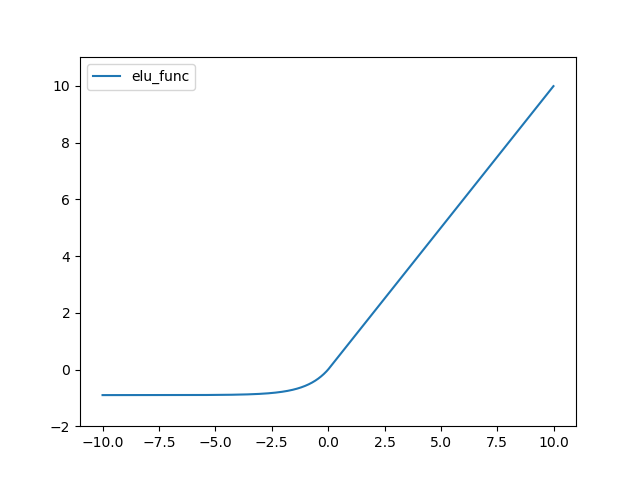

ELU(Exponential Linear Unit) 함수는 다음과 같다.

def elu_func(x, alpha=0.9):
    return (x>=0)*x + (x<0)*alpha*(np.exp(x)-1)

x = np.arange(-10, 10, 0.01)
plt.plot(x, elu_func(x), linestyle='-', label="elu_func")
plt.ylim(-2, 11)
plt.legend()
plt.show()

결과는 다음과 같다.

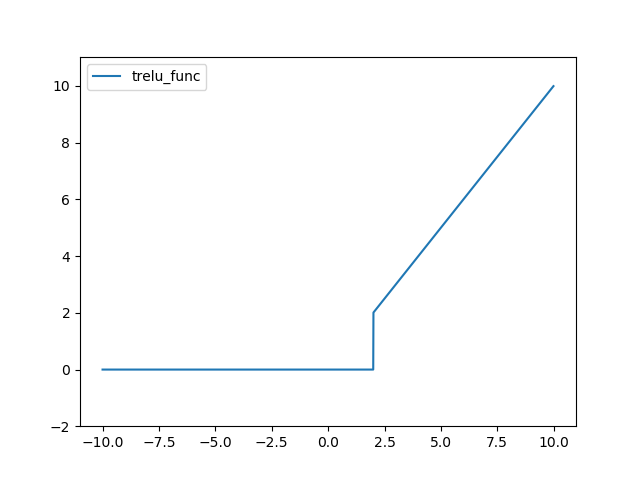

TreLU 함수는 다음과 같다.

import numpy as np
import matplotlib.pylab as plt

def trelu_func(x, thres=2):
    return (x>thres)*x

x = np.arange(-10, 10, 0.01)
plt.plot(x, trelu_func(x), linestyle='-', label="trelu_func")
plt.ylim(-2, 11)
plt.legend()
plt.show()

결과는 다음과 같다.

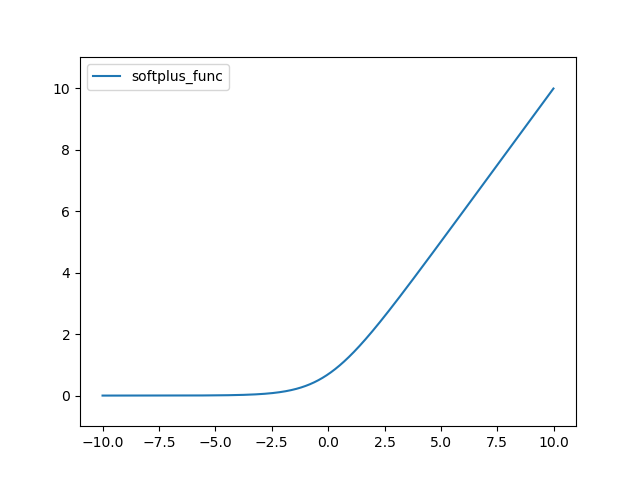

SoftPlus 함수는 다음과 같다.

import numpy as np
import matplotlib.pylab as plt

def softplus_func(x):
    return np.log( 1 + np.exp(x) )

x = np.arange(-10, 10, 0.01)
plt.plot(x, softplus_func(x), linestyle='-', label="softplus_func")
plt.ylim(-1, 11)
plt.legend()
plt.show()

결과는 다음과 같다.

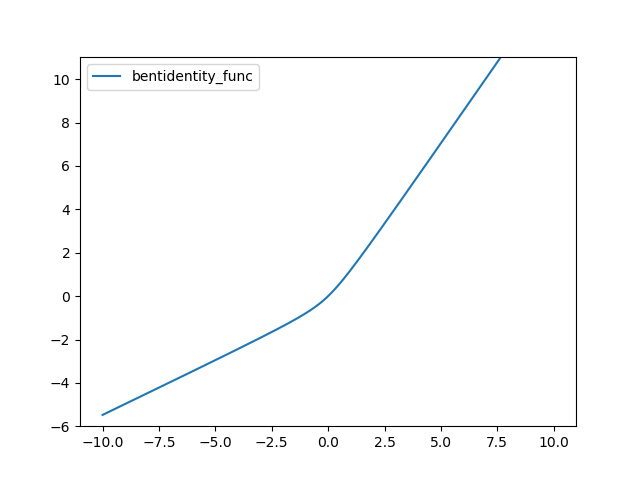

Bent identity 함수는 다음과 같다.

import numpy as np
import matplotlib.pylab as plt

def bentidentity_func(x):
    return (np.sqrt(x*x+1)-1)/2+x

x = np.arange(-10, 10, 0.01)
plt.plot(x, bentidentity_func(x), linestyle='-', label="bentidentity_func")
plt.ylim(-6, 11)
plt.legend()
plt.show()

결과는 다음과 같다.

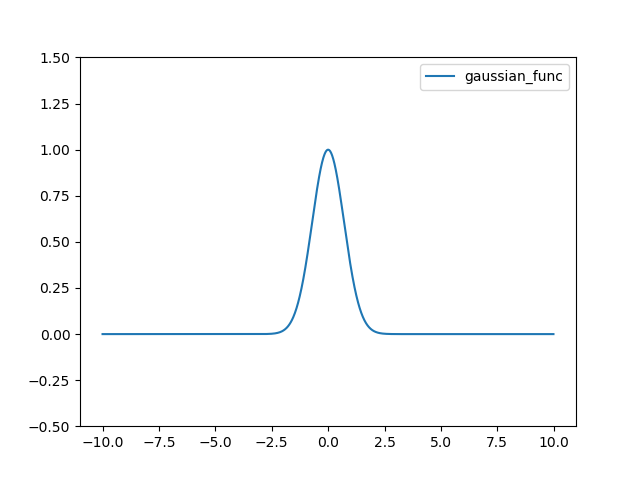

Gaussian 함수는 다음과 같다.

import numpy as np
import matplotlib.pylab as plt

def gaussian_func(x):
    return np.exp(-x*x)

x = np.arange(-10, 10, 0.01)
plt.plot(x, gaussian_func(x), linestyle='-', label="gaussian_func")
plt.ylim(-0.5, 1.5)
plt.legend()
plt.show()

결과는 다음과 같다.
