물리적 광원에 대한 개별 노드 지정 (TSL 방식)

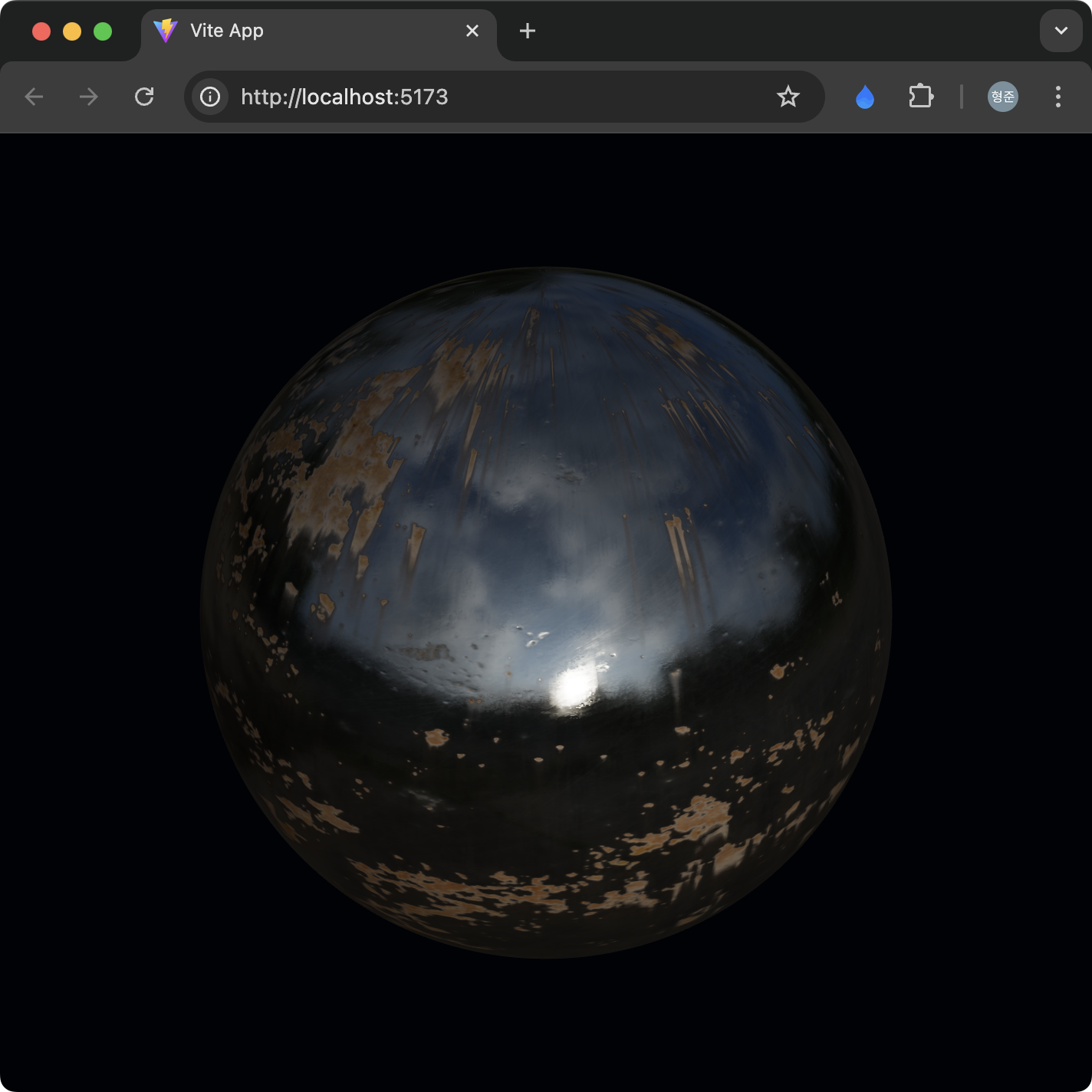

three.js 쉐이더 언어인 TSL에서 물리적 광원에 대한 개별 노드를 지정하는 방식을 정리해 봅니다. TSL을 통해 표현하고자 하는 재질은 다음과 같습니다.

코드는 다음과 같습니다.

const geometry = new THREE.IcosahedronGeometry(1, 64);
const material = new THREE.MeshStandardNodeMaterial({
  color: "black",
  // wireframe: true,
});
const mesh = new THREE.Mesh(geometry, material)

const path = './Metal053B_2K-JPG';

const texColor = new THREE.TextureLoader().load(`${path}/Metal053B_2K-JPG_Color.jpg`);
material.colorNode = texture(texColor);

const texNormal = new THREE.TextureLoader().load(`${path}/Metal053B_2K-JPG_NormalGL.jpg`);
material.normalNode = normalMap(texture(texNormal), float(1.));

const texMetalness = new THREE.TextureLoader().load(`${path}/Metal053B_2K-JPG_Metalness.jpg`);
material.metalnessNode = mul(texture(texMetalness), 1.);

const texRoughness = new THREE.TextureLoader().load(`${path}/Metal053B_2K-JPG_Roughness.jpg`);
material.roughnessNode = mul(texture(texRoughness), float(0.7));

광원 노드에 집중하기 위해서 텍스쳐 데이터를 사용했습니다. 텍스쳐 본연의 표현을 위해 재질의 기본 색상을 블랙으로 지정했구요. 사용한 노드는 colorNode, normalNode, metalnessNode, roughnessNode입니다.

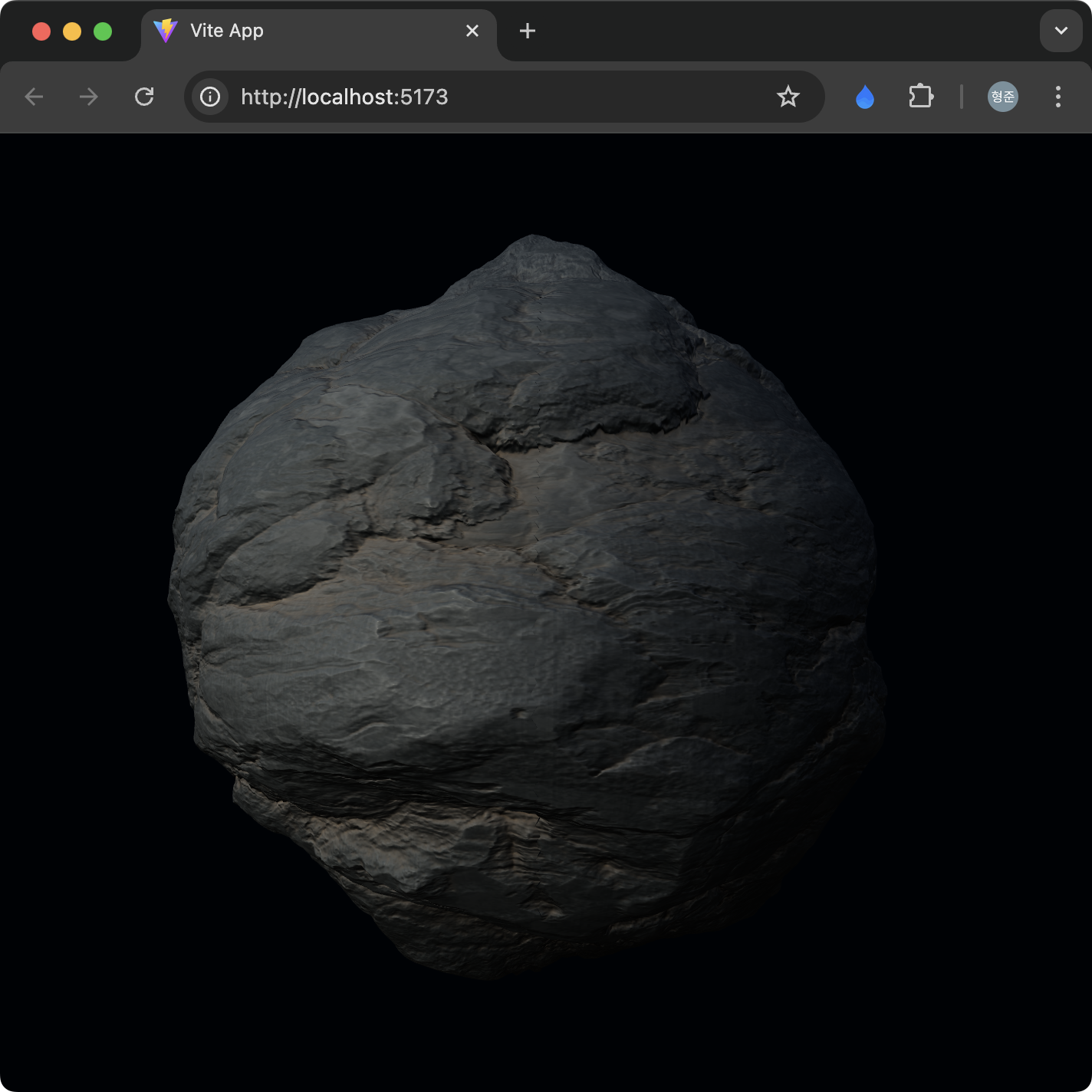

광원에 대한 노드는 아니지만 Displacement에 대한 노드를 알아보기 위해 표현하고자 하는 재질은 다음과 같습니다.

코드는 다음과 같습니다.

const geometry = new THREE.IcosahedronGeometry(1, 64);
const material = new THREE.MeshStandardNodeMaterial({
  color: "black",
  // wireframe: true,
});
const mesh = new THREE.Mesh(geometry, material)

const path = './Rock058_2K-JPG';

...

const texAO = new THREE.TextureLoader().load(`${path}/Rock058_2K-JPG_AmbientOcclusion.jpg`);
geometry.setAttribute('uv2', new THREE.BufferAttribute(geometry.attributes.uv.array, 2));
material.aoNode = mul(texture(texAO), float(1.));

const texDisplacement = new THREE.TextureLoader().load(`${path}/Rock058_2K-JPG_Displacement.jpg`);
const displacementNode = texture(texDisplacement);
const displaceStrength = 0.3;
const displacementValue = displacementNode.r.sub(0.5).mul(displaceStrength);
const newPosition = positionWorld.add(normalLocal.mul(displacementValue));
material.positionNode = newPosition;

Displacement 표현을 위해서는 Vertex Shader에 해당하는 positionNode를 이용해야 합니다. 추가로 AO 노드에 대한 사용 코드도 보입니다.
