이 글은 https://opencv-python-tutroals.readthedocs.io/en/latest/py_tutorials/py_imgproc/py_contours/py_contours_hierarchy/py_contours_hierarchy.html#contours-hierarchy 를 참조로 하였습니다.

먼저 다음과 같은 코드가 있습니다.

import numpy as np
import cv2

img = cv2.imread('./data/opencv_contour_h.png')
imgray = cv2.cvtColor(img, cv2.COLOR_BGR2GRAY)
ret, thresh = cv2.threshold(imgray, 127, 255,0)

_, contours,hierarchy = cv2.findContours(thresh, cv2.RETR_LIST, cv2.CHAIN_APPROX_SIMPLE)

print(hierarchy)
cv2.imshow('img', img)

for i in range(len(contours)):
    cv2.waitKey()
    img = cv2.drawContours(img, contours, i, (0,0,255), 2)
    cv2.imshow('img', img)

print('END')
cv2.waitKey()
cv2.destroyAllWindows()

8번 코드의 cv2.findContours 함수의 2번째 인자에 따라 그 결과가 달라지는데, 특히 반환값 중 3번째인 hierarchy 값이 크게 달라집니다. hierarchy 값은 추출된 등치선 간의 계층 정보를 나타냅니다. cv2.findContours 함수의 2번째 인자에 따라 어떻게 변경되는지 요약 그림을 언급하는 선에서 정리합니다.

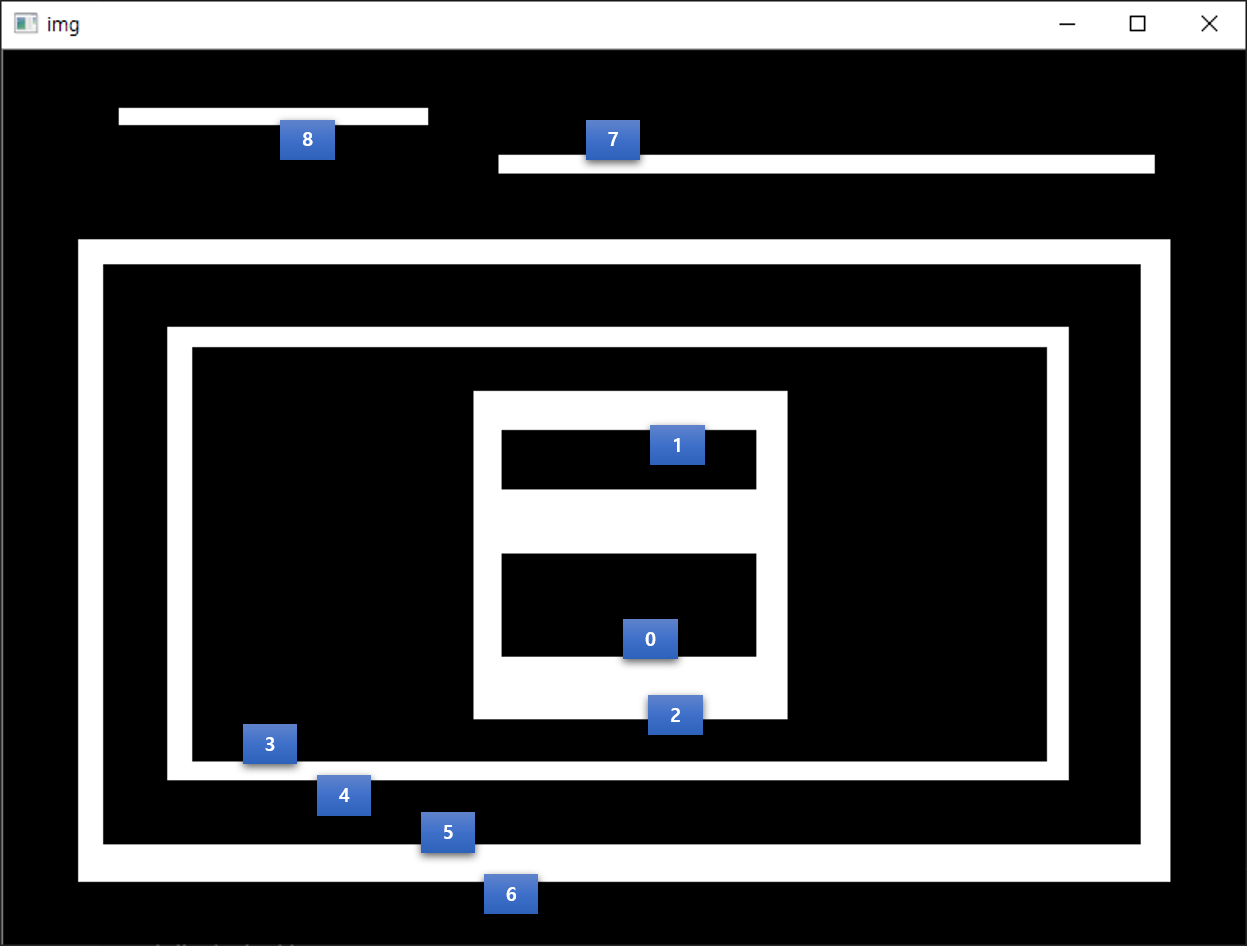

먼저 cv2.RETR_LIST 일 경우, 추출된 등치선의 인덱스 번호에 대한 그림입니다.

그리고 반환된 계층 정보는 다음과 같습니다.

[[[ 1 -1 -1 -1]
  [ 2  0 -1 -1]
  [ 3  1 -1 -1]
  [ 4  2 -1 -1]
  [ 5  3 -1 -1]
  [ 6  4 -1 -1]
  [ 7  5 -1 -1]
  [ 8  6 -1 -1]
  [-1  7 -1 -1]]]

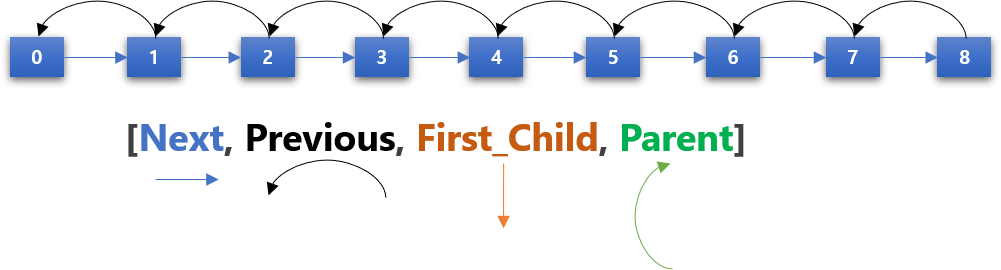

총 9개의 등치선이 추출되었으므로 위와 같이 총 9개의 계층 정보가 반환되는데 위의 각 9개 요소의 순서는 앞선 그림에서 표시된 등치선의 인덱스 순서와 동일합니다. 0부터 시작하고요. 그리고 각 요소는 다시 4개로 구성되는데.. [Next, Previous, First_Child, Parent]와 같습니다. 즉, [다음 등치선의 인덱스, 이전 등치선의 인덱스, 첫번째 자식 등치선의 인덱스, 부모 등치선의 인덱스] 입니다. 위의 계층 정보에 대한 내용은 다음 그림으로 표시될 수 있습니다.

다음은 cv2.RETR_EXTERNAL 인자에 대한 등치선의 인덱스 번호에 대한 그림입니다.

계층 정보는 다음과 같습니다.

[[[ 1 -1 -1 -1]
  [ 2  0 -1 -1]
  [-1  1 -1 -1]]]

위 계층정보의 의미는 다음과 같습니다.

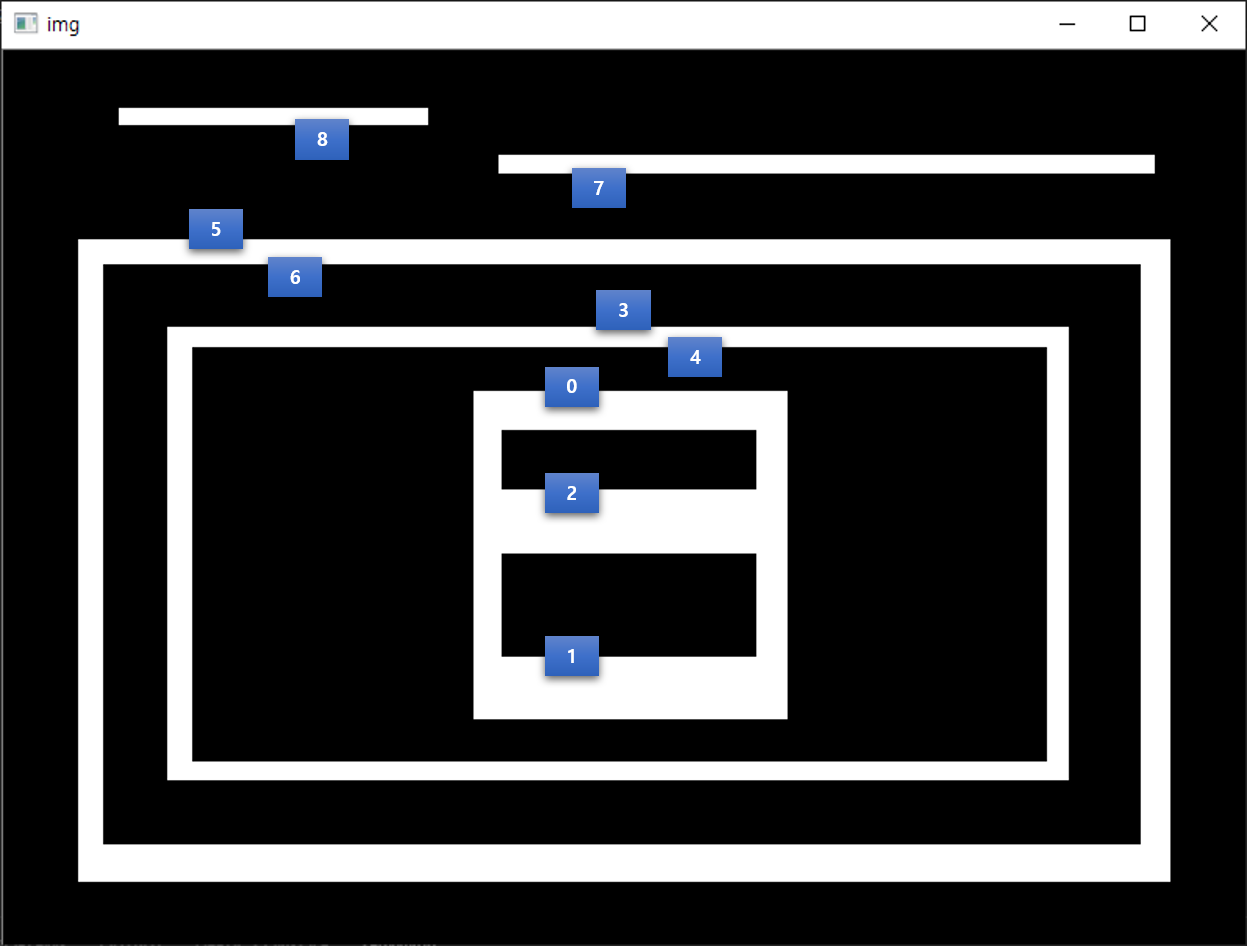

다음은 cv2.RETR_CCOMP 인자에 대한 등치선의 인덱스 번호에 대한 그림입니다.

계층 정보는 다음과 같습니다.

[[[ 3 -1  1 -1]
  [ 2 -1 -1  0]
  [-1  1 -1  0]
  [ 5  0  4 -1]
  [-1 -1 -1  3]
  [ 7  3  6 -1]
  [-1 -1 -1  5]
  [ 8  5 -1 -1]
  [-1  7 -1 -1]]]

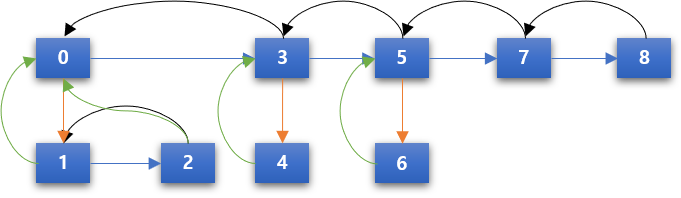

위 계층정보의 의미는 다음과 같고요.

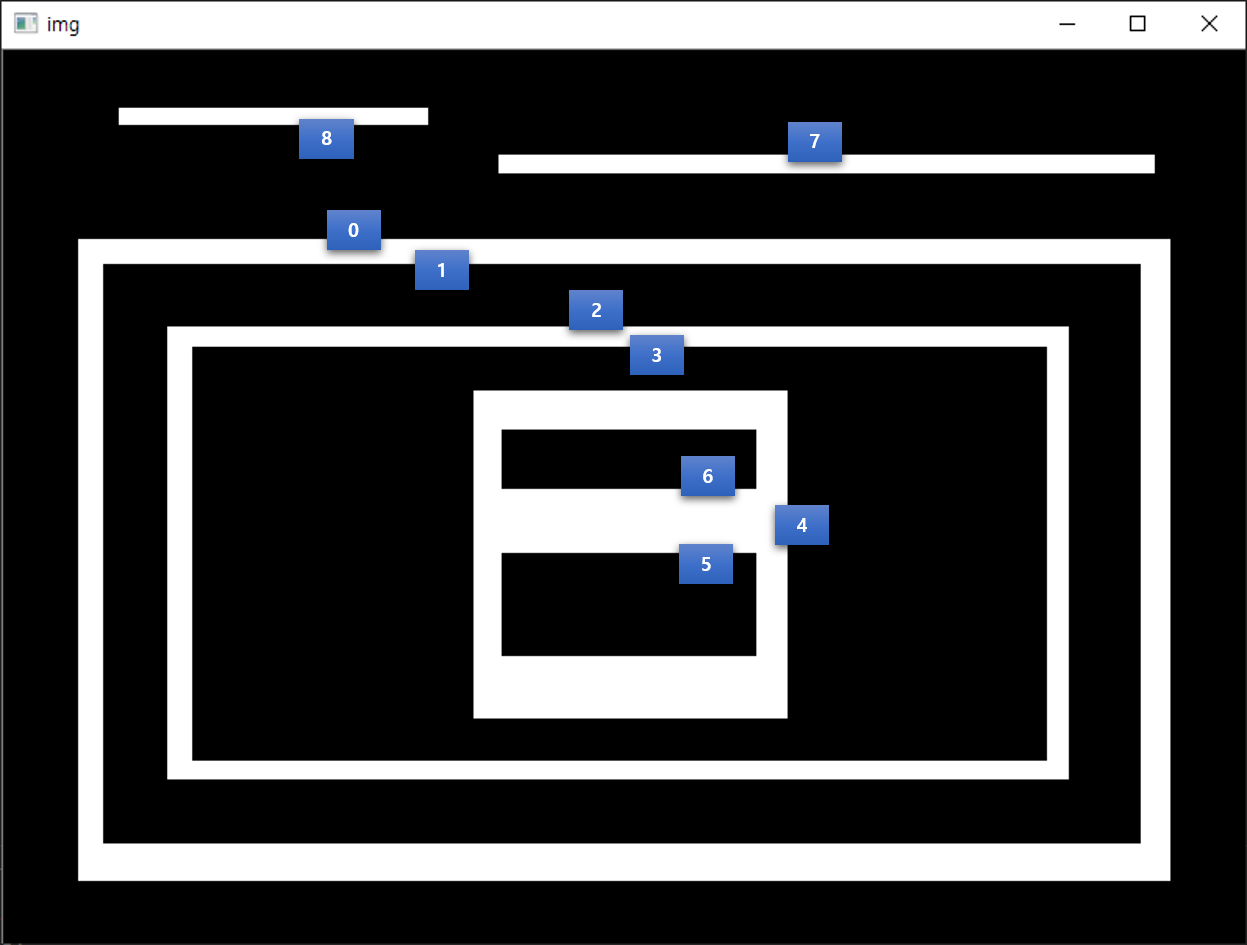

마지막으로 cv2.RETR_TREE 인자에 대한 등치선의 인덱스 번호에 대한 그림입니다.

계층 정보는 다음과 같습니다.

[[[ 7 -1  1 -1]
  [-1 -1  2  0]
  [-1 -1  3  1]
  [-1 -1  4  2]
  [-1 -1  5  3]
  [ 6 -1 -1  4]
  [-1  5 -1  4]
  [ 8  0 -1 -1]
  [-1  7 -1 -1]]]

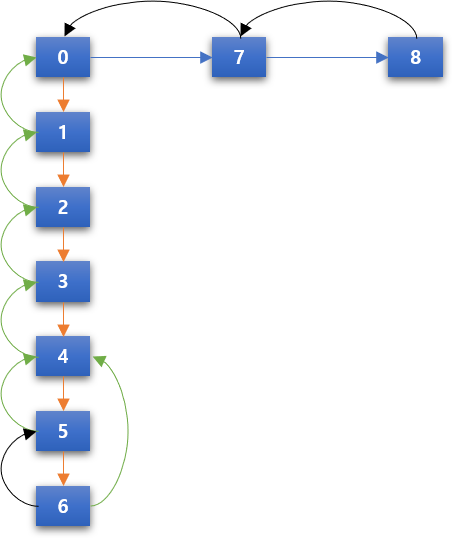

위의 계층정보의 의미를 도식화하면 다음과 같습니다.

이 글의 원문은 https://opencv-python-tutroals.readthedocs.io/en/latest/py_tutorials/py_imgproc/py_contours/py_contours_more_functions/py_contours_more_functions.html#contours-more-functions 입니다.

등치선에 대한 볼록껍질(Convex Hull) 연산에서 오목한 부분(즉, 블럭한 부분에 대한 결합)을 발견하는 함수와 등치선으로 만들어지는 도형(또는 객체)와 임이의 포인트에서의 거리를 구하는 함수, 마지막으로 객체간의 유사성 정도를 하나의 값으로 특정하는 함수에 대해 정리합니다.

먼저 볼록 껍질 연산에서 오목한 부분을 식별하는 예제는 아래와 같습니다.

import numpy as np
import cv2

img = cv2.imread('./data/thunder.png')
imgray = cv2.cvtColor(img,cv2.COLOR_BGR2GRAY)
ret,thresh = cv2.threshold(imgray,127,255,0)
image, contours, hierarchy = cv2.findContours(thresh,cv2.RETR_TREE,cv2.CHAIN_APPROX_SIMPLE)

cnt = contours[0]
hull = cv2.convexHull(cnt,returnPoints = False)
defects = cv2.convexityDefects(cnt,hull)

print(defects)

for i in range(defects.shape[0]):
    s,e,f,d = defects[i,0]
    start = tuple(cnt[s][0])
    end = tuple(cnt[e][0])
    far = tuple(cnt[f][0])
    cv2.line(img,start,end,[0,255,0],2)
    cv2.circle(img,far,5,[0,0,255],-1)

cv2.imshow('img', img)
cv2.waitKey()
cv2.destroyAllWindows()

결과는 아래와 같은데요..

작은 빨간 원으로 표시되는 부분이 볼록껍질 연산에 있어서 오목한 부분으로 식별된 지점입니다. 그리고 초록색선은 오목한 지점에 대해 볼록하게 처리된 선분입니다.

등치선으로 구성된 객체에 대해 어떤 좌표에서의 거리를 얻는 예제는 다음과 같습니다.

dist = cv2.pointPolygonTest(cnt,(50,50),True)

위의 예제는 (50,50) 좌표에서 등치선까지의 거리를 얻습니다. 등치선으로 구성된 도형의 내부에 포인트 좌표(여기서는 50,50)이 존재하면 양수가, 밖에 존재하면 음수가, 등치선 상에 정확이 위치하면 0인 거리가 반환됩니다. pointPolygonTest 함수의 세번째 인자는 True인데, 이를 False로 지정하면 거리값이 아닌 -1, 0, 1 중 하나의 값이 반환됩니다. 이값들은 각각 도형의 외부, 경계, 내부인지의 여부를 나타내는 부호값입니다.

마지막으로 도형에 대해 유사성을 하나의 수치값으로 특정할 수가 있는데, 예제를 살펴보면..

import numpy as np
import cv2

img1 = cv2.imread('./data/shapes/1.png')
img1 = cv2.cvtColor(img1,cv2.COLOR_BGR2GRAY)

img2 = cv2.imread('./data/shapes/2.png')
img2 = cv2.cvtColor(img2,cv2.COLOR_BGR2GRAY)

ret, thresh1 = cv2.threshold(img1, 127, 255,0)
ret, thresh2 = cv2.threshold(img2, 127, 255,0)

_, contours,hierarchy = cv2.findContours(thresh1,2,1)
cnt1 = contours[0]

_, contours,hierarchy = cv2.findContours(thresh2,2,1)
cnt2 = contours[0]

ret = cv2.matchShapes(cnt1,cnt2,1,0.0)
print(ret)

위의 예제는 1.png 파일과 2.png 파일에 대한 등치선을 추출하고 이 등치선으로 구성된 도형에 대한 유사성을 하나의 값으로 특정하는 예제입니다. 입력 이미지 파일이 아래와 같은데요. 파일명만 표시하고 확장자인 png는 생략되었습니다.

1.png 파일에 대해 나머지 파일들에 대한 유사성 값을 위의 코드를 통해 출력해보면 각각 아래와 같습니다.

1.png와 2.png 간의 cv2.matchShapes 반환값 = 0.16

1.png와 3.png 간의 cv2.matchShapes 반환값 = 14.1

1.png와 4.png 간의 cv2.matchShapes 반환값 = 0.11

1.png와 5.png 간의 cv2.matchShapes 반환값 = 0.26

1.png와 6.png 간의 cv2.matchShapes 반환값 = 0.26

1.png와 7.png 간의 cv2.matchShapes 반환값 = 0.32

1.png와 8.png 간의 cv2.matchShapes 반환값 = 0.32

1.png와 9.png 간의 cv2.matchShapes 반환값 = 0.17

1.png와 10.png 간의 cv2.matchShapes 반환값 = 0.005

1.png와 11.png 간의 cv2.matchShapes 반환값 = 1.03
